1. 도입

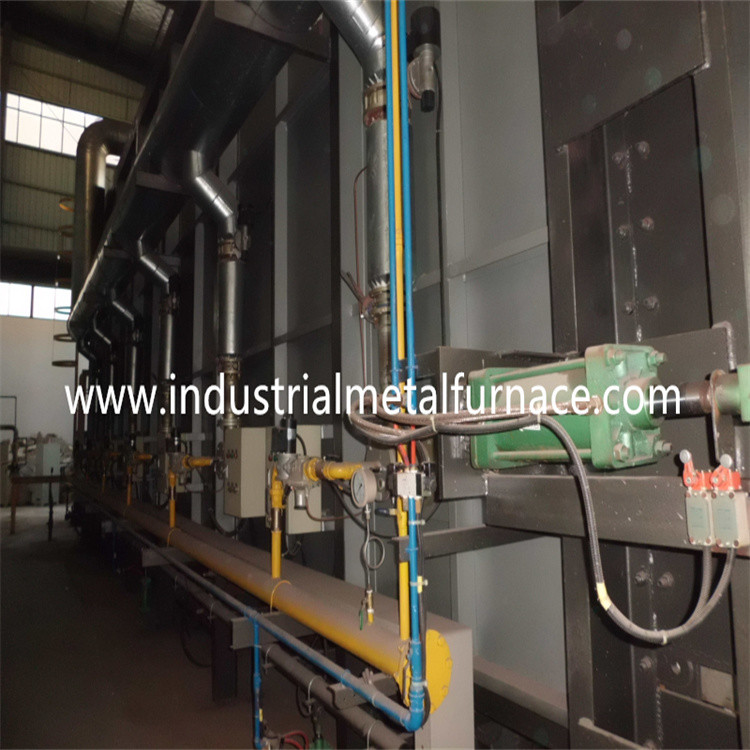

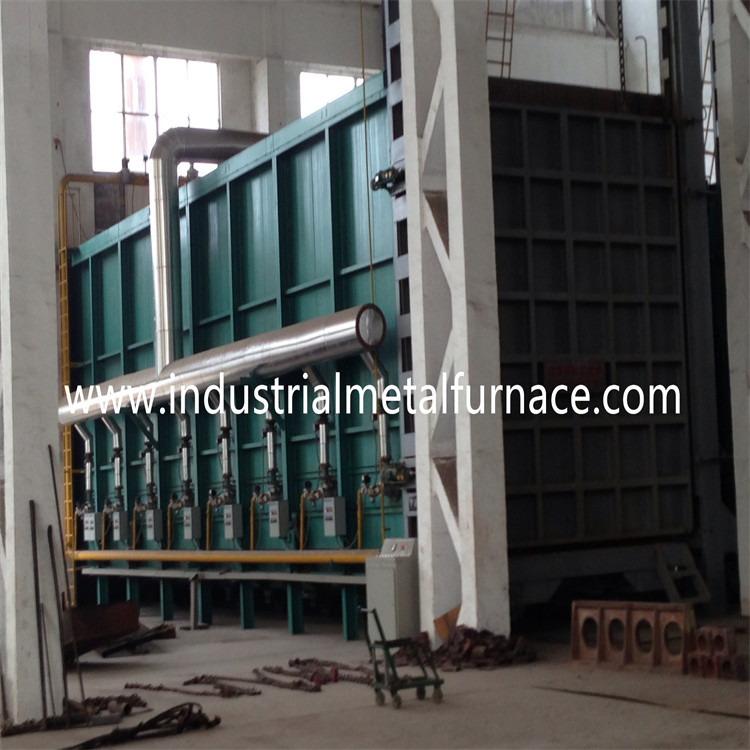

천연가스 바닥 이동로는 주로 외피 굽기, 고크롬, 고망간 철강품, 연성 주철, 명부, 강철 볼, 45 철강, 스테인레스 강, 기타 등등과 같은 급랭, 가열 냉각, 노화와 다양한 기기 부품의 열처리를 위해 사용됩니다.
천연가스를 위한 요구조건과 소비 :
가스 발열량 : 8600 킬로칼로리 / m3 ;
노 전에 가스 압력 : 0.02-0.07Mpa ;
버너 가스 소비 : 15m3 / Ｈ ;
가스 배관 전체 요구 : 18m3 / Ｈ ;
공기소비량 : 234m3 / Ｈ ;
버너의 양과 모델 : 2 PC, AGS65HB, 90 kw / Ｈ ;
2. 전기 제어 시스템의 구성
| 아니오. | 항목 | 브랜드 |
| 1 |
온도 조절기 |
허니웰 |
| 2 |
저전압 전기 기구 |
쉐나이더 |
| 3 |
전자 소자 |
CHINT 또는 DELIXI |
| 4 |
캐비넷 본체 |
국내 유명한 브랜드 |
| 5 |
PLC |
지멘스 |
기록 : 상기 구성은 성분 가용성으로 인해 고객을 주목하지 않고 동등한 레벨의 브랜드로 변경될 수 있습니다.
3.천연가스 노의 적용 가능한 근무 조건
3.1 고도는 1000 미터를 넘지 않을 것입니다.
3.2 대기 온도는 5-40 Ｃ의 범위입니다.
3.3 사용 영역에서 월간 평균 상대 습도는 90%보다 더 큽니다.
3.4 진지하게 약 중금속과 단열재를 손상시킬 수 있는 어떤 전도성 분진, 폭발성 가스와 부식성 가스가 없습니다.
3.5 어떤 명백한 진동과 난기류가 없습니다.
4. 가열로 설계 표준은 언급했습니다
4.1 기업에서 열의 합리적인 사용을 위한 기술적 관리 원리는 GB/T3486-93이 이성적으로 최적화되어야 하는 것을 안에 규정했고, 열손을 줄였습니다.
4.2 산업 용광로 석공술 공학의 건설과 수락에 대하여 표준인 GB50211-2004.
4.3 공장의 모든 종류의 위치에 대한 GBJ87-85 잡음 표준.
4.4 환경 오염 방출은 GB3095-1996 기준에 도달합니다.
4.5 노의 효과적 가열대의 온도는 GB/T9452-2003과 온도 균일성 is±10C에 의해 측정됩니다.
4.6 에너지 소모 레벨은 열처리 용광로 에너지 소비 분류의 기준에 명기된 특별한 노의 ZBJG1004-87 수준에 달려있습니다.
4.7 노몸체의 주요 소재규격을 구현하세요 : 내열강 (GB/T8492-87), 열-저항 강철판 (GB4238-92)는 내화 연와 (YB/T5106-1993), 무정형 내화 (GB4513-84)를 점토를 바르고 다루기 힘들고 높은 알루미나질 내화물 케스타블 (YB/T5083-1997)를 점토를 바릅니다 ;
4.8 아크 손 용접 조인트의 GB985-86 기본 형식과 차원.
4.9 웰드들을 위한 JB/ZQ4000.3-86 일반 규격.
4.10 침처리 공정 부품에 대한 GB/T5000.9-1998 일반적 기술적 요구 ;
4.11 모양과 위치에 대한 GB/T1804-1992 허용한도, 일반적 허용한도, 선형 차원.
4.12 500 밀리미터 구멍, 샤프트 허용한도 벨트와 협력을 GB1801-79 허용한도와 적당한 크기 ;
4.13 GB/T1801-1999 우선 사항이 익숙한 500 밀리미터에 대한 기본 크기는 극단적 제거와 제한 간섭과 일치합니다.
4.14 GB8923-1998 "강철의 부식 등급과 데루스팅 등급은 페인트를 칠하기 전에 떠오릅니다 " ;
4.15 GB/T1182-96 기호와 그것의 표준 ;
4.16 패키징을 위한 JB/T13384-21992 일반적 기술 상태 ;
4.17 산업적이고 시민 설치를 위한 전기적 설치의 설계를 위한 GBJ55-1983 법규.
4.18 GB420-1984 전기 제어 설비 파트 1 저전압 전기 제품 전기 제어 장비.
