1. 간결한 도입

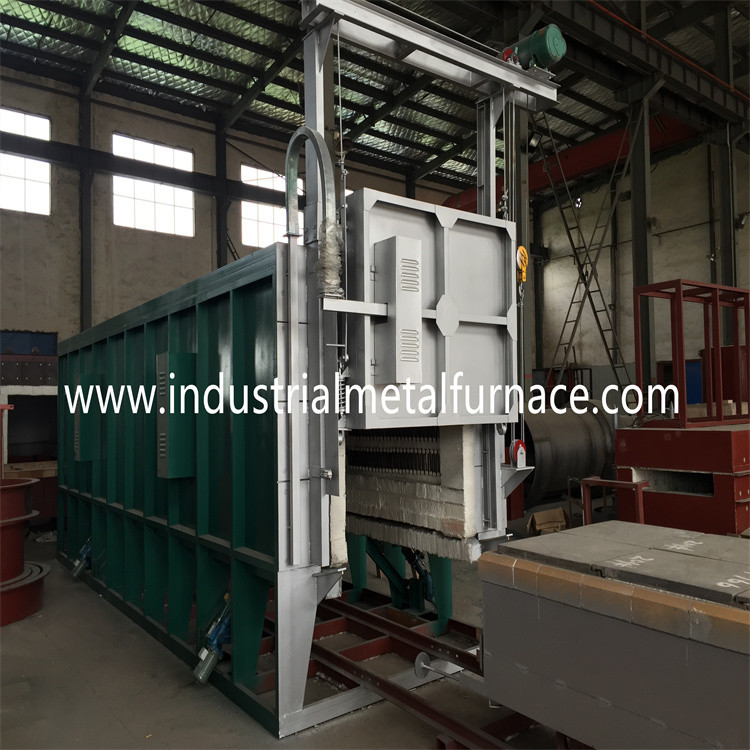

RT3-70-12 전기적 보기 화덕 용광로는 주로 가열 냉각, 구조용 강철, 주강, 스프링 강철과 공구강의 급랭을 위해 사용됩니다.
노 보기 화덕 용광로는 주로 늘어선 노몸체, 가마문과 문 압축 시스템, 보기, 밀봉 기구, 가열 소자, 온도제어시스템으로 구성됩니다.
2.기술 명세서
| 아니오. | 항목 | 상술 |
| 1 |
정격 전력 |
조정할 수 있는 480KW+5% (1-100%) |
| 2 |
전원 공급기 |
380V, 3P, 50Hz 또는 주문 제작됩니다 |
| 3 |
정격 온도 |
1050C (정상 작업 온도 : 850-1000C) |
| 4 |
관제권 |
5 구역 |
| 5 |
효과적 워킹 사이즈 |
11000×1800×1000mm(L×W×H) |
| 6 |
가열 소자 연결 |
Ｙ |
| 7 |
온도 조절 방법 |
PID 규제 기관인 SCR ; 485 통신 인터페이스와 시마덴 온도 조절기, 10.1 인치 터치 스크린 (그것이 과온 알람으로, 역사적 데이터, 스토리지 프로세스, Ｕ 디스크 수출, 스크린샷과 다른 기능을 기록할 수 있습니다) |
| 8 |
가열 소자 |
0Cr21AL6Nb (스트립) |
| 9 |
보기 전면판 |
ZG30Cr24Ni7SiN 내저항강, 30 밀리미터 두께, |
기록 : 우리의 회사는 각각 고객을 위한 크기로 일하는 노를 특화할 수 있습니다.
3.furnace 마무리
노몸체는 모든 섬유 체계로 만들어집니다. 사용된 내부재는 환강 부품의 고쳐진 품질 알루미늄 섬유입니다. 알루미늄 섬유는 블록 (압축 중력 안으로 사전 압축됩니다 : 그런 다음 둥근 스테인레스강 부품에 의해 노몸체에 고정된 ≥230Kg/m3). 이 내화성 복공 구조는 낮은 열 전도도와 강한 내충격용 용량과 부식방지라는 유리한 입장에 있습니다. 전기 절연체는 330 밀리미터의 두께를 가지고 있습니다. 규산염 알루미늄 섬유는 1260C의 최고 온도에 저항합니다.
4. 노 봉합
밀봉하는 것 : 가마문과 노몸체 사이의 밀봉과 보기는 더 중요합니다. 가마문과 노몸체 사이의 밀봉은 가마문 자체 중량 압축 구조를 채택합니다. 보기와 노몸체 사이의 밀봉은 특별 모양 벽돌, 섬유 면 블록과 모래 양씰의 밀봉입니다 .
5. 가열 소자

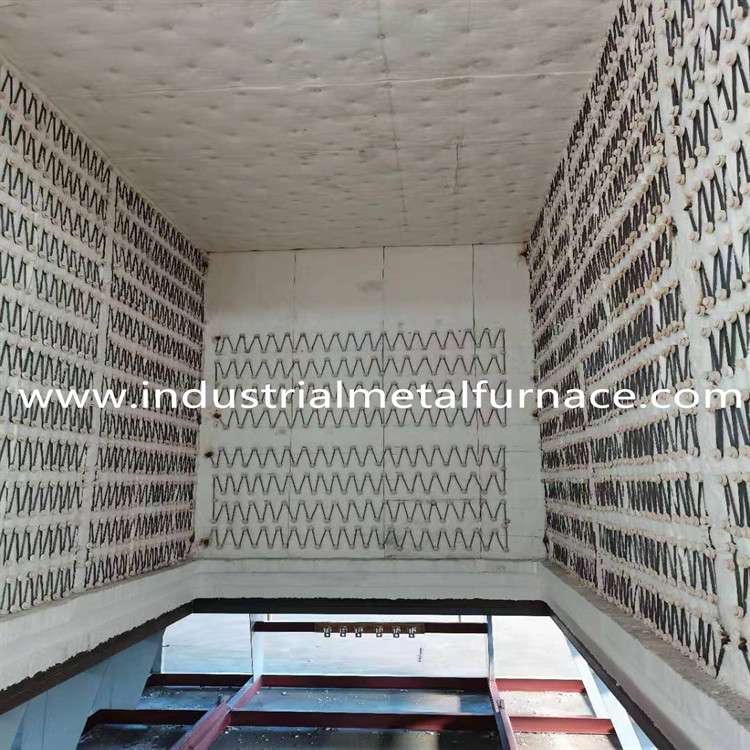

0Cr27AL7Mo2 저항 주름 모양 합금 저항 스트립은 2 측벽에 탑재됩니다. 저항 스트립은 스페셜 몰드를 통하여 제조되고, 자기 네일까지 노벽에 설치됩니다. 그리고 단락을 피하기 위한 섬유 벽과 저항 스트립 사이의 자기 가스킷이 있습니다. 요업 스크루와 가스킷은 적당한 강도와 서비스 수명을 보증하기 위해 고온에서 소결된 높은 알루미늄 자재로 만들어집니다. 1 가열대가 있습니다. 모든 인출 도체 바는 φ16 0Cr27AL7Mo 재료로 만들어집니다.
온도 제어 : 노는 이상적 pid 매개 변수를 산정하기 위해 자가 튜닝 기능을 가지고 있는 온도를 제어하기 위해 지적 온도 조절기를 시마덴을 채택하고 온도 안정성을 달성합니다. 온도 조절기는 과온 알람과 서멀 커플 파손 보호의 기능을 가지고 있습니다.
