노를 질화처리한 원더리 진공 가스 니티르딩 열처리 용광로, 플라즈마 이온
1. 개략적 소개
플라즈마 이온 질화로는 기기 부품의 표면을 변경하기 위해 기기 부품의 플라스마 화학적 열처리를 주로 이온 질 화법, 이온 나이트로탄소 처리 (유연 질산화법)을 위해 사용되고 필요한 기계적이고 물리 화학적 성질을 획득합니다.
기본 매개변수 :
|
2.1 출력 전압 : 끊임없이 조정할 수 있는 0-900v ; 2.2 최대 평균 출력 전류 : 150A ; 2.3 펄스 피이크 전류 : 300A 2.4 펄스 주파수 : 1000Hz 2.5 워킹 사이즈 : φ1600×1200mm ; 2.6 작동 온도 : ≤ 650 Ｃ ; 2.7 정격 부하 : 3000 킬로그램 ; 2.8 제한 진공 : ≤ 6.67 pa ; 2.9 압력 상승률 : ≤ 0.13 pa / 분 ; 2.10 20Pa에 펌핑 시간 진공청소기로 청소하세요 : ≤ 30 분 ; 2.11 전호 끄기 시간 : ≤ 15 μ Ｓ 2.12 온도 제어 정확도 : ± 1 Ｃ 2.13 압력 제어기 정확도 : ± 1 Pa ; 2.14 자동 처리 제어.
|
2.장비 구성
| 항목 | 상술 | Q'ty (세트) |
| 펄스 이온 전원 공급기 | WDLC-150AZ | 1 |
| 노몸체를 질화처리하는 진공 이온 | 유효 사이즈 :φ1600×1200mm (H) | 1 |
| 진공 펌프 | 2X-30 | 2 |
| 전기적 진공 나비형 밸브 | GID-65 (닝보) | 2 |
| 진공 솔레노이드 밸브 | DDC-JQ65 (닝보) | 2 |
| 질량 유량 제어기 | D07 (베이징) | 2 |
| 절대 압력 진공 게이지를 촬영하세요 | ZJ-1C 성도 | 1 |
| 압력 조절기〔제어기］ | 시마덴, 일본 | 1 |
| 온도 조절기 | 시마덴, 일본 | 1 |
| 정류기 변압기 | 180KVA 오일은 (무한을) 가라앉혔습니다 | 1 |
| PLC (프로그램 가능 제어기) | FX 시리즈, 미츠비시 | 1 |
| 산업용 제어 컴퓨터 | 15 " 칼라 터치 스크린 | 1 |
3.장비의 표준 구성
산업용 가스 질화로의 전체 세트는 이온 전원 공급기, 자동 제어 시스템, 진공로 몸, 진공 동기획득 시스템, 온도측정과 제어 시스템과 가스 공급 시스템으로 구성됩니다.
3.1 진공로 신체
3.1.1 진공로 신체

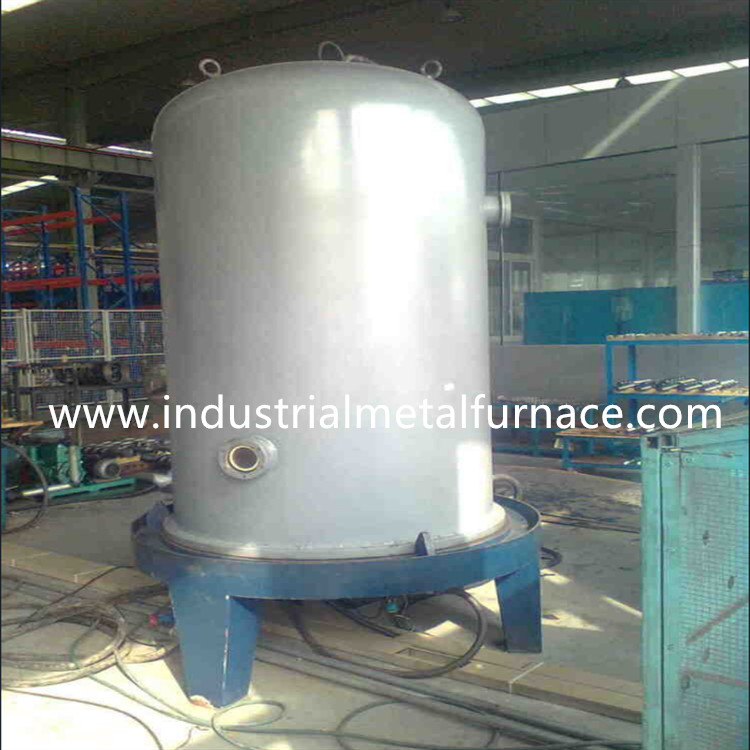

진공 기체 질화 노몸체는 벨 타입 구조를 채택하고 노몸체가 종발 뚜껑과 노 토대로 구성됩니다. 노몸체의 제작은 모든 밀봉면이 변형되지는 않는다는 것을 보증하고 오랫동안 진공 밀봉 필욘다는 것을 보증하기 위한 용접 프로세스와 정밀한 일치에서 실행될 것입니다.
3.1.2 음극
이것은 질화 열처리 노몸체의 가장 주요 부분이며, 가스 질화로 전원 공급기가 제조 공정에 있는 제품을 질화처리해서 소재 트레이 (양극 트레이)을 공급합니다. 진공 방전의 특수성을 고려하여 고전압 하에, 음극 구조체는 직접적으로 질화 운영이 실행될 수 있는지 관련됩니다. 우리에 의해 채택된 세로 유격 보호는 단순 조립체와 믿을 수 있는 오퍼레이션이라는 유리한 입장에 있습니다.
2.1.3 온도측정
열전대는 진공열처리 노몸체의 온도측정을 위해 사용됩니다. 제조 공정에 있는 제품의 온도측정의 정확도를 보증하기 위해, 자극적 온도 측정의 방법은 채택되며, 그것이 매스 질화 상품에 대한 좋은 효과를 가집니다.
3.1.4 진공 측정
진공 측정은 용량막 진공 게이지를 채택하며, 그것이 정확하고 개스 조성에 의해 영향을 받지 않습니다.
3.1.5 진공 펌프
2X-30 로터리 베인 진공 펌프의 2개 세트는 사용됩니다.
3.1.6 질화물 가스
액체성 암모니아는 작동 가스를 질화처리하는 것으로서 보통 사용되고 사용자가 액체성 암모니아로 준비할 것입니다. 암모니아 감압 여닫개는 우리의 회사에 의해 제공됩니다. 유연 질산화법 동안, 사용자는 또한 이산화탄소와 감압 여닫개로 준비할 것입니다. 작동 가스는 일반적으로 0.1-0.15Mpa로 감압됩니다.
3.2 전원 공급기
이온 플라즈마 질화로의 전원 공급기는 정류기 변압기, 사이리스터 정류 회로, 펄스 발생 회로와 제어 회로를 포함합니다.
정류 회로의 사이리스터 (SCR) 모듈은 있습니다 일본인 산렉스 브랜드의.
보호 회로의 고속 복구 다이오드 (VD) 모듈은 헤르만의 IXYS가 낙인을 찍는다는 것 입니다.
펄스 발생 회로의 IGBT 모듈은 미츠비시 브랜드에서 선택됩니다.
품질 국내 상표의 반응 장치와 인덕터가 인 특별한 정류기 변압기, 특별한 스무싱.
전원 공급기는 동작 결정을 위한 응집된 회로를 채택하고, 회로가 단순하고, 신뢰성이 매우 향상됩니다. 장비가 운영이 잘못 작동할지라도 손상되지 않도록, 조작 버튼은 상호적 보호를 갖춥니다. 보호 회로는 자동적으로 특별히 음극과 음극 사이의 단락 회로가 있을지라도 노에서 장비와 부품을 보호하도록 설계됩니다. 작전 동안,, 인간 판단 실수에 의해 초래된 잘못을 회피하기 위해, 노에서 디아크 스트라이킹 조건에 따라 장비 스위칭을 만들고 매우 난방을 전기 제어 캐비넷에서 감소시키는 것은 필요하지 않습니다.
전원 공급기는 틀린 단계, 단계 부족, 과온과 과압 동안 알람과 보호를 갖추고 있습니다.
3.2.1 실리콘 제어 정류기 회로
회로는 장비에게 DC 고전압을 제공합니다. dc 출력을 보증하기 위해, 사이리스터 이중 펄스 위상 이동 트리거는 채택됩니다. 위상 이동 트리거 회로는 단일 회로, 좋은 위상 이동 선형성, 넓은 위상 이동 범위, 좋은 대항 간섭 성능과 작은 물결형 계수라는 유리한 입장에 있습니다.
3.2.2 펄스 발생 회로
회로는 사각형 펄스 안으로 DC 고전압을 줄이고, 그들을 진공로에 입력합니다. 펄스 전원 장치는 명백한 에너지 절약, 빠른 전호 끄기와 어떤 제조 공정에 있는 제품 연소도 가지고 있지 않습니다.
3.2.3 컴퓨터 자동 제어 시스템
제어 시스템은 2 모드를 가지고 있습니다 : 매뉴얼이고 자동입니다. 완전 자동 모드는 전체 과정의 자동 제어를 실현할 수 있습니다. 온도와 노압력과 같은 공정 파라미터는 컴퓨터로 제어됩니다. 목표에 해당한 곡선이 컴퓨터와 세트 다단계층 방전 제어와 공정 파라미터에 처리한 입력 다단계층 온도 상승 (압력)과 단열 (압력)은 실시간으로 보정될 수 있습니다. 이온 질 화법을 위한 특수한 요구 사항에 적합합니다.
전체 과정의 온도, 진공 질화 노압력과 다른 공정 자료는 컴퓨터에서 저장되고,, 컬러 그래픽 곡선의 모양으로 컴퓨터 화면에 디스플레이됩니다, 그래픽 소프트웨어에 의해 처리되고, 출력되고 구해질 수 있습니다. 역사적 처리 곡선은 컴퓨터의 큰 저장 하드 디스크를 이용하여 보여질 수 있습니다. 전형적 제조 공정에 있는 제품과 충전, 온도, 압력곡선과 다르을 위해 매개 변수는 규정된 이름으로 컴퓨터에 저장될 수 있고 동일 공정이 똑같거나 비슷한 제조 공정에 있는 제품을 위해 직접적으로 채택될 수 있습니다.
이 인터페이스에서, 타겟 곡선과 실제 곡선을 포함하여 당신은 역사상 기록된 압력 온도 곡선에게 질문할 수 있습니다.이 사진에서 빨간 실선은 기록된 실제 온도 곡선이고 푸른 실선이 기록된 실제 압력곡선입니다.
4.설치 조건
4.1 최소 부지 면적은 장비를 요구했습니다 : 4m×6m 콘크리트 바닥 ;
4.2 대기 온도 : 0 Ｃ - 45 Ｃ ;
4.3 상대 습도 : < 85="">
4.4 냉각수 : 수압 0.10-0.3Mpa, 흐름 ≥ 3m3/h, 실온. 만약 저수탑을 냉각시키는 것 사용되면, 수류가 ≥ 6m3이어야 합니다.
4.5 장비의 최대 전력 : 160kW (3P AC380V±15%)
