노를 질화처리하는 노 플라즈마 이온을 질화처리하는 원더리 진공 열 처리 가스
1. 개략적 소개
플라즈마 이온 질화로는 기기 부품의 표면을 변경하기 위해 기기 부품의 플라스마 화학적 열처리를 주로 이온 질 화법, 이온 나이트로탄소 처리 (유연 질산화법)을 위해 사용되고 필요한 기계적이고 물리 화학적 성질을 획득합니다. 장비의 전체 세트는 이온 전원 공급기, 자동 제어 시스템, 진공로 몸, 진공 동기획득 시스템, 온도측정과 제어 시스템과 가스 공급 시스템으로 구성됩니다.
2. 장비를 질화처리하는 WDLC-150AZ 펄스 이온의 주요 기술적인 매개 변수
|
2.1 출력 전압 : 끊임없이 조정할 수 있는 0-900v ; 2.2 최대 평균 출력 전류 : 150A ; 2.3 펄스 피이크 전류 : 300A 2.4 펄스 주파수 : 1000Hz 2.5 워킹 사이즈 : φ1600×1200mm ; 2.6 작동 온도 : ≤ 650 Ｃ ; 2.7 정격 부하 : 3000 킬로그램 ; 2.8 제한 진공 : ≤ 6.67 pa ; 2.9 압력 상승률 : ≤ 0.13 pa / 분 ; 2.10 20Pa에 펌핑 시간 진공청소기로 청소하세요 : ≤ 30 분 ; 2.11 전호 끄기 시간 : ≤ 15 μ Ｓ 2.12 온도 제어 정확도 : ± 1 Ｃ 2.13 압력 제어기 정확도 : ± 1 Pa ; 2.14 자동 처리 제어.
|
3. 장비 특징
신뢰성, 안정성과 장비의 혁신에 초점을 맞추면서, 우리의 회사는 이온 질 화법 장비와 기술의 많은 경험을 축적했습니다. 장비는 주로 다음과 같은 기술적 특징을 가지고 있습니다 :

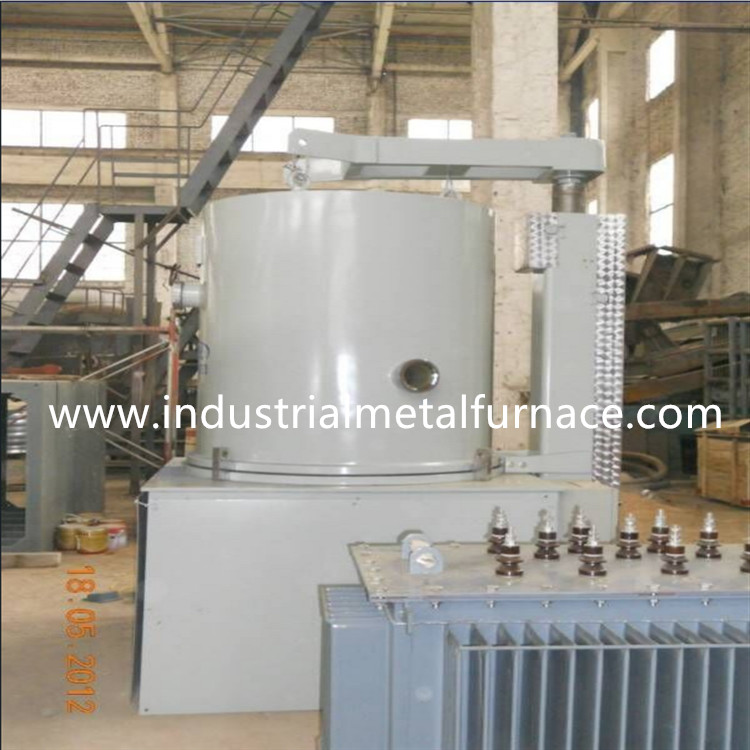

3.1 진공 기체 질화 노몸체는 모든 밀봉면이 변형되지는 않는다는 것을 보증하고 오랫동안 진공 밀봉 필욘다는 것을 보증하기 위한 용접 프로세스와 정밀한 일치에서 제조될 것입니다.
3.2 보호 컷오프 회로는 자동적으로 특별히 음극과 음극 사이의 단락 회로가 있을지라도 노에서 장비와 제조 공정에 있는 제품을 보호하도록 설계됩니다.
3.3 정류 회로, 다이오드의 사이리스터와 전원 공급기 모두의 펄스 발생 회로의 IGBT 성분은 단일 회로와 믿을 만한 품질로, 수입된 모듈을 채택합니다.
3.4 장비가 운영이 실수할지라도 손상되지 않도록, 조작 버튼은 서로로부터 보호됩니다.
3.5 동작 결정은 단일 회로를 가지고 있는 응집된 회로를 채택하고, 매우 신뢰성을 향상시킵니다.

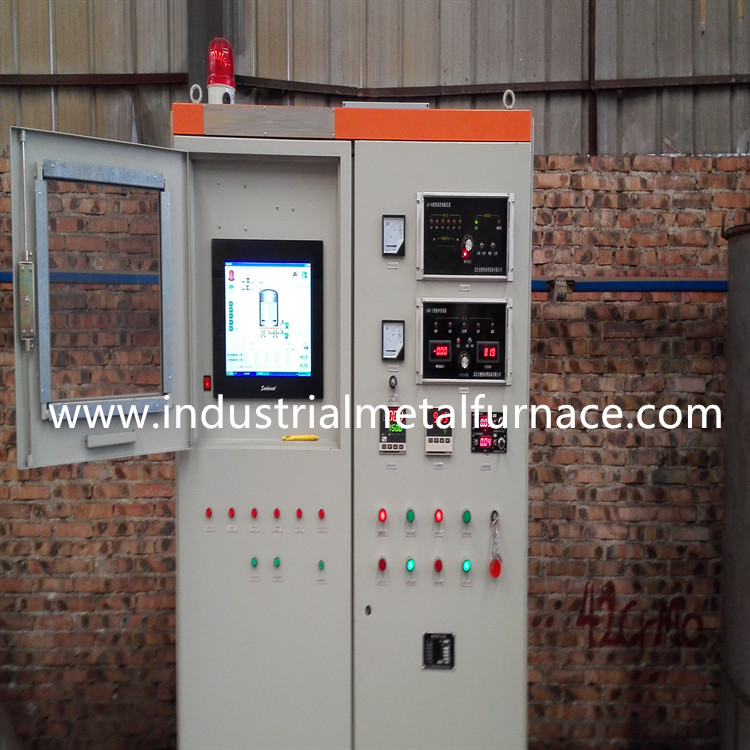

3.6 제반 동작과 제어는 컴퓨터로부터 입력되고 과정의 자동 제어를 실현하기 위해 PLC에 의해 완성됩니다. 자동 제어는 미츠비시 프로그램 가능 제어기와 HMI에 의해 실현되고 전체 프로세스 온도와 압력이 PLC에 의해 제어됩니다. 시스템에 대한 기술적 지표는 다음과 같습니다 :
3.6.1. 온도 제어 정확도 ±1C.
3.6.2. 압력 제어기 정확도 ±1Pa.
3.6.3. 질화 열처리 용광로는 공정 파라미터에서 설정하고 실시간으로 질화 프로세스를 감시하기 위해 HMI를 사용합니다.
4. 장비 구성
| 항목 | 상술 | Q'ty (세트) |
| 펄스 이온 전원 공급기 | WDLC-150AZ | 1 |
| 노몸체를 질화처리하는 진공 이온 | 유효 사이즈 :φ1600×1200mm (H) | 1 |
| 진공 펌프 | 2X-30 | 2 |
| 전기적 진공 나비형 밸브 | GID-65 (닝보) | 2 |
| 진공 솔레노이드 밸브 | DDC-JQ65 (닝보) | 2 |
| 질량 유량 제어기 | D07 (베이징) | 2 |
| 절대 압력 진공 게이지를 촬영하세요 | ZJ-1C 성도 | 1 |
| 압력 조절기〔제어기］ | 시마덴, 일본 | 1 |
| 온도 조절기 | 시마덴, 일본 | 1 |
| 정류기 변압기 | 180KVA 오일은 (무한을) 가라앉혔습니다 | 1 |
| PLC (프로그램 가능 제어기) | FX 시리즈, 미츠비시 | 1 |
| 산업용 제어 컴퓨터 | 15 " 칼라 터치 스크린 | 1 |
