노 펄스 전원 장치를 질화처리하는 WONDERY 진공 펄스 플라스마 이온 가스
1.애플리케이션
산업용 가스 질화로는 기기 부품의 표면을 변경하기 위해 기기 부품의 플라스마 화학적 열처리 프로세스를 주로 이온 질 화법, 이온 나이트로탄소 처리 (유연 질산화법)을 위해 사용되고 필요한 기계적이고 물리적이고 화학적 특성을 획득합니다.

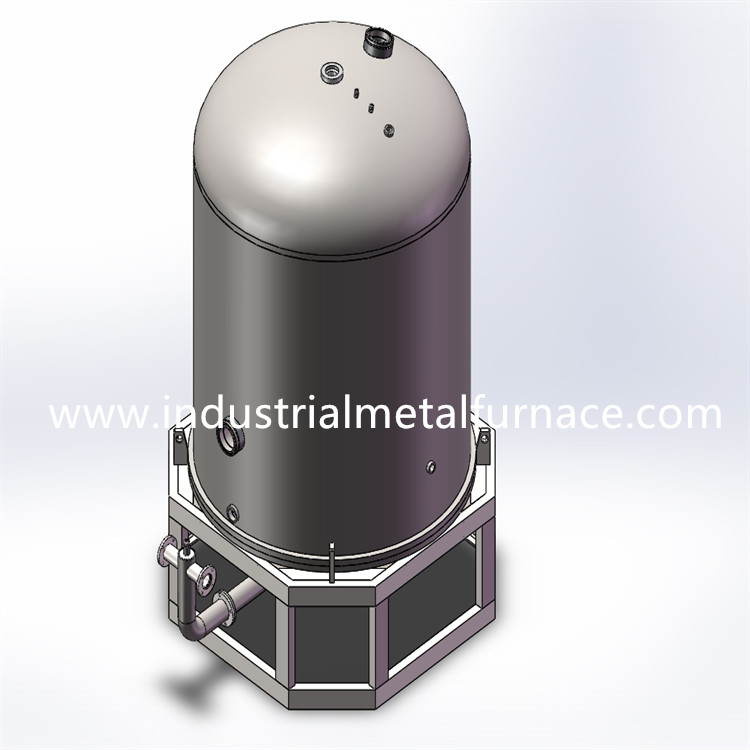

산업적 열처리 용광로의 전체 세트는 이온펄스 전원 공급기, 진공로 몸, 진공 동기획득 시스템, 온도측정과 제어 시스템, 가스 공급 시스템, 등으로 구성됩니다.
2.기술적인 매개 변수
| 모델 | WDLC30A | WDLC50A | WDLC75A | WDLC100A | WDLC150A | WDLC300A |
| 평균 전류 | 30A | 50A | 75A | 100A | 150A | 300A |
| 피이크 전류 | 60A | 100A | 150A | 200A | 300A | 400A |
듀티 싸이클 (펄스 전원 장치) :조정할 수 있는 0.10-0.85
펄스 주파수 (펄스 전원 장치) :1000 hz
제어 모드 (펄스 전원 장치) : 일정 주파 수와 폭 조정
출력 파형 (펄스 전원 장치) : 직사각형 네모파
3.펄스 이온 전원 공급기
3.1 펄스 이온 전원 공급기
펄스 이온 전원 공급기는 IGBT 성분과 제어 회로로 구성된 헬리콥터이며, 그것이 DC 이온 전원 공급기를 기초로 하여 추가됩니다. 찍는 것을 통하여, 조절 가능한 듀티 싸이클과 펄스 전류는 획득될 수 있습니다. DC 전력 공급 장치와 비교해서, 펄스 전원 장치는 빠른 전호 끄기와 에너지 절약 (약 20% 전력 절감)이라는 유리한 입장에 있습니다. 그것은 DC 전력 공급 장치의 갱신된 제품입니다. 이 전원 공급기는 넓게 이온 질 화법, 이온 침탄, 이온 메탈라이징과 다른 분야에서 사용될 수 있습니다.
가스 질화로를 위한 펄스 이온 전원 공급기는 외부 요인에 반대하여 전원 공급기의 자기 보호 기능을 향상시키는 음극과 음극 단락 회로, 과전류와 과전압, 위상 실패와 오조작에 대한 보호를 갖추고 있습니다.
우리의 회사에 의해 생산된 펄스 이온 전원 공급기는 악기 제어 타입과 컴퓨터 제어 타입으로 분할됩니다.

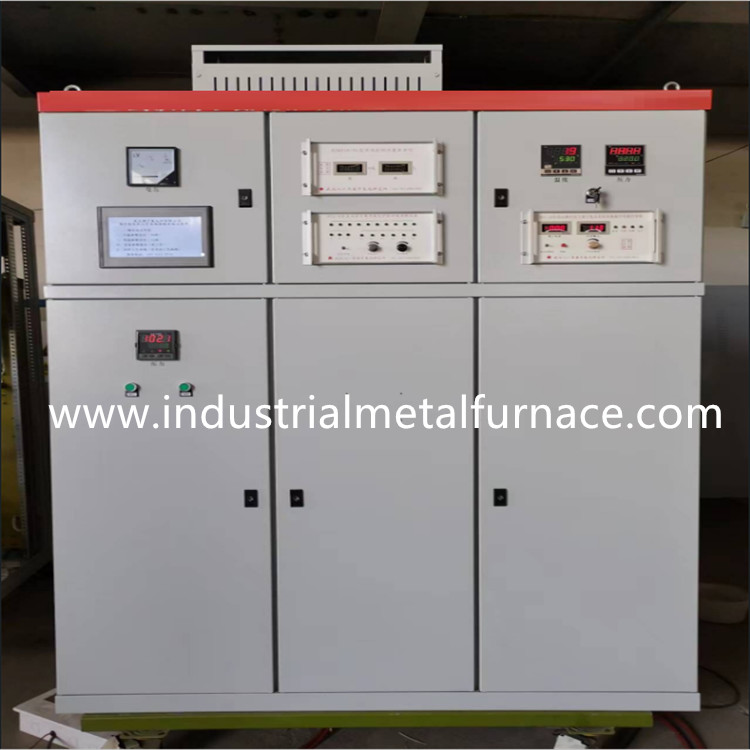

3.2 도구 제어 펄스 이온 전원 공급기
사용자들은 압력 조절기〔제어기］에서 세트 다단계층 압력 상승 곡선과 압력 메인테넌스 플랫폼과 프로세스 요구 사항에 따라 사전에 온도 조절기에서 다단계층 온도 상승 곡선과 보유 단계에서 설정할 수 있습니다. 흐릿한 적응할 수 있는 PID 규제와 제어를 통하여, 그것은 온도와 압력이 완전히 세트 프로세스에 따라 진공 질화로에서 실행된다는 것을 보증하고, 전체 과정의 자동 제어를 완료할 수 있습니다. 이런 방식으로, 인력은 구해지고, 프로세스 품질 위의 수동 작동의 영향이 회피되고, 프로세스 품질의 안정과 재현성이 매우 향상됩니다.
다음과 같은 형태는 과정의 온도 곡선과 압력곡선을 보여주며, 그것이 온도 조절기와 압력 조절기〔제어기］를 설정될 수 있습니다.
3.3 컴퓨터 통제된 펄스용 이온 전원 공급기
컴퓨터 통제된 펄스용 이온 전원 공급기는 넓게 플라즈마 이온 질화로를 위해 사용되었습니다.
그것의 호스트는 미츠비시 프로그램 가능 제어기와 일반적 상용 컴퓨터 (또는 산업용 컴퓨터)과 MCGS 중국 산업 제어 구성 소프트웨어를 채택합니다. 그것은 압력 상승과 압력 보유 제어 중에 10이지 부문인 ± 1 Ｃ의 기구 온도 제어 정밀도와 ± 1pA의 압력 제어기 정확도로, 온도 상승과 단열 피드 제어 중에 10이지 부문을 가지고 있습니다.
기분 좋은 인터페이스는 당신이 느슨한 환경에서 일할 수 있게 합니다. 명백한 윈도우 인터페이스와 프롬프트는 작전을 단순하고 쉽게 합니다. 편리하고 탄력적 프로그래밍은 당신이 처리 동안 당신의 필요에 따라 제시간에 공정 파라미터 설정을 조정할 수 있게 허락합니다. 역사적 공정 파라미터는 미래 사찰과 전화를 위해 저장될 수 있습니다.
전체 과정의 실제 온도와 기체 질화 노압력 데이터는 컴퓨터에서 저장됩니다. 그래픽 소프트웨어에 의해 처리된 후, 있는 그들은 컬러 그래픽 곡선의 모양으로 컴퓨터 화면에 디스플레이되고, 인쇄되고 보존될 수 있습니다 프로세스를 분석하고 향상시키기 위한 큰 도움의.
다음은 우리의 회사에 기기의 역사적 곡선의 윈도우 인터페이스입니다
타겟 곡선과 실제 곡선을 포함하여 이 스크린은 역사적 기록의 곡선에게 질문할 수 있습니다.
기록 : 이 화면 위의 빨간 실선은 기록적 실제 온도 곡선이고 푸른 실선이 기록적 실제 압력 곡선입니다.
컴퓨터 제어 펄스 이온 질 화법 장비는 매우 기체 질화 프로세스 품질을 향상시키고 큰 편의성을 사용자들에 가져옵니다.
