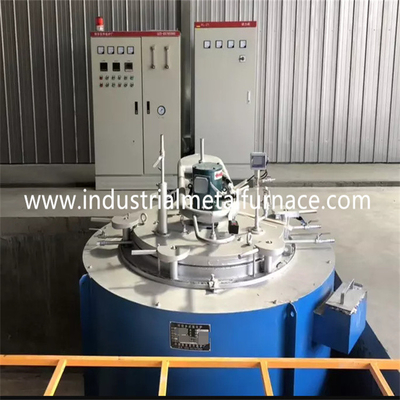

노 75KW를 질화처리하는 650C 75 kw 공정용 열 치료 핏트형 가스

노를 질화처리하는 75kW 산업적 열처리 핏트형 가스

1.애플리케이션

이 일련의 75kW 기체 질화 고로는 주기적 직류 전기로이며, 그것이 탄소강, 합금 강, 무쇠, 분말 금속 제품과 다른 재료의 가스 연질화법을 위해 사용됩니다. 핏트형 질화로는 진공식 또는 무진공 타입일 수 있습니다.

2.주요 기술적 성과

1. 정격 전력 75KW

2. 효과적 워킹 사이즈 : Φ 800×1000mm

3. 전원 전압 380V 50Hz

4. 가열대의 온도 제어 :2 구역

5. 전력 위상 / 연결 방법의 수 :Ｙ ;

6. 평가된 온도 650 Ｃ

7. 온도 조절 모드 피드 제어, 상하이 궈롱 온도 조절기, 과온 알람과 파페를레스 온도 기록 장치 ;

8. 온도 제어 정확도 ± 2 Ｃ

9. 노 온도 ± 8 Ｃ의 균일성

10. 빈 로 소비 전력 : ≤ 18%

11. 노 외피 ≤ 45 Ｃ의 외벽 온도

12. 가열 소자 : 0Cr25Al5

13. 가열 모드 : 4 변

14. 라이닝 폼 : 가득 찬 파이버 구조

15. 오르는 노 덮개는 전기 스크루 상승을 형성합니다

3. 구조 도입

이 직류 전기로는 노몸체, 밀봉 시스템과 온도제어시스템으로 구성된 주기적 동작 노입니다.

그것은 퍼니스 쉘, 노 라이닝, 가열 소자, 머플 튜브 탱크, 노 덮개, 팬, 노 덮개 리프팅 메커니즘, 기타 등등으로 구성됩니다.

제조 공정에 있는 제품을 위한 고객들을 위한 냉각 요구 사항을 충족시키기 위해, 급속 냉각 장치는 핏트형 열처리 용광로의 바닥에 송풍기를 설치하고, 노몸체의 상부에 여러 냉각 포트를 엽니다. 직류 전기로 작업이 냉각 포트를 마무리할 때. 열을 방출할 때, 노에서 공기가 흘러나오고, 급속 냉각의 목적을 달성하기 위해, 열을 내놓도록, 방사용 공항과 선풍기를 여세요.

4.전기적인 제어 시스템

온도 제어는 상하이 궈롱 온도 조절기를 채택합니다.그것의 합리적 변수를 정함으로써, 온도 존제어는 달성될 수 있습니다. 그것의 온라인 자가 튜닝 기능을 이용하여, 노의 pid 매개 변수는 이상적 온도 안정성을 달성한다고 적합할 수 있습니다.

가열 제어는 사이리스터 트리거 타입을 채택합니다. 생산 히팅 파워는 온도 존에서 온도 제어를 실현하기 위해 바뀔 수 있습니다.

히팅 제어 회로의 온도 경보 시스템 에 온도 ; 특정한 지역 (일탈 위에서 알람이 일반적으로 채택됩니다)에서 과온의 경우에, 기간 회로에서 고전력 콘택터는 이 지역에서 주요 가열 회로를 자를 것입니다. 동시에, 질화로를 위한 들을 수 있고 시각적 알람은 주어질 것입니다.

모두 AC 접속기들, 빠른 퓨즈, 중간 중계기, 교통 스위치, 조작 스위치류, 버튼, 신호 표시기와 다른 주제어 장치 장치, 운영과 디스플레이 장치가 국내외에서 잘 알려져 있는 제조들의 (델리스이 브랜드) 생산된 믿을 수 있는 상품입니다. 기구를 보여준 경향과 전압은 민감한, 정확하고 믿을 만하고 긴 서비스 수명을 가집니다.

전기 제어 상자 : 전기 저항 핏트로의 캐비넷 본체는 전기적인 표준에 따라 전문적 제조사들에 의해 제조된 제어 캐비넷을 채택합니다. 상자의 크기, 구조와 색은 일반적으로 국내외에서 사용된 규범에 따르고 설치, 배선과 상자에서 장치의 식별이 관련 규격에 따릅니다.

제어 캐비넷부터 노몸체의 기간 회로까지 연결은 카파 코아 절연선을 채택합니다. 모든 배선 갯수 식별은 특별한 배선 수 재료로 만들어지고 떨어져 나가는 배선 수를 회피하기 위해 형식적으로 출력될 것입니다. 트렌치에서 모든 배선은 보수 동안 각각 라인의 점검을 용이하게 하기 위해 매 2 미터마다 배선 수와 함께 표시됩니다.

5. 판매 서비스와 갱신 뒤에

가스 질화로는 선적일로부터 13개월 동안 허용됩니다.

6.공급 범위
