1. 개관
이 전기 열처리 용광로는 바닥 이동로이며, 그것이 주로 공기에서 스트레스 해소, 가열 냉각과 금속과 합금 부분의 난방을 위해 사용됩니다.
2.직류 전기로의 적용 가능한 근무 조건
2.1 고도는 1000 미터를 넘지 않을 것입니다.
2.2 대기 온도는 5-40 Ｃ의 범위입니다.
2.3 사용 영역에서 월간 평균 상대 습도는 90%보다 더 큽니다.
2.4 진지하게 약 중금속과 단열재를 손상시킬 수 있는 어떤 전도성 분진, 폭발성 가스와 부식성 가스가 없습니다.
2.5 어떤 명백한 진동과 난기류가 없습니다.
3. 주요 인자
3.1 정격 전력 250KW + 10%
3.2 정격 전압 380V, 3개 단계, 50Hz
3.3 평가된 온도 950 Ｃ
3.4 관제권의 수 : 2 구역 ;
3.5 효과적 워킹 사이즈 3000×1600×1400mm(L,W,H) ;
3.6 가열 소자 연결 방법 : Ｙ ;
3.7 퍼니스 온도의 균일성 : ≤± 10 Ｃ
3.8 온도 제어 정밀도 ± 2 Ｃ
3.9 빈 로 온도 상승 ≤ 2.5h
3.10 빈 로 손실 전력 ≤ 18%
3.11Temperature 제어 폼 : 사이리스터, 피드 제어
3.12. ~ 5 ~ 6m / 분 손수레 이동 속도
3.13. 외부 노벽 ≤ 45 Ｃ 이 온도 상승
4.구조화 기능

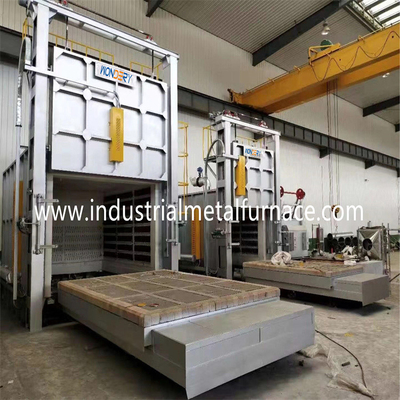

전기 저항 보기 화덕 용광로는 주로 퍼니스 쉘, 노 라이닝, 가마문 장치, 손수레 장치, 전기 가열소자와 전기 제어로 구성됩니다.
4.1 차량 저부 퍼니스 쉘은 굳은 프레임 구조를 형성하기 위해 복잡 형강과 강철판으로 용접됩니다.
4.2 마무리, 지붕과 노에서 사이드는 가득 찬 파이버 구조를 채택하고, 알루미늄 실리케이트 내화성 섬유 니들-펀치드 덮개와 라미네이팅됩니다.이 구조는 노몸체의 키만을 감소시키 그러나 또한, 가열로 스페이스를 감소시키 그러나 또한, 에너지 소비를 줄이 그러나 또한, 생산비를 줄이 그러나 또한 직류 전기로의 서비스 수명을 연장하지 않습니다.

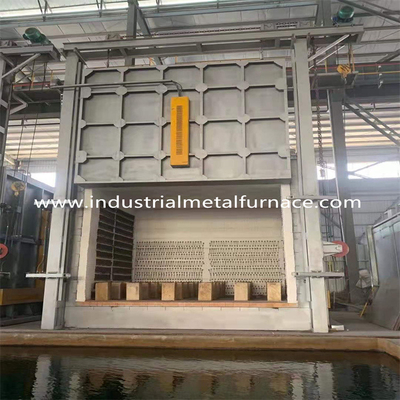

4.3 전기 저항 보기 화덕 용광로 도어 장치는 장치를 눌러 가마문, 가마문 힌지 메커니즘과 가마문으로 구성됩니다.
고로 도어 쉘은 굳은 골조 안으로 복잡 형강과 강철판에 의해 용접되며, 그것이 내화성 섬유 레코드 모듈로 쌓입니다.가마문과 가마문의 단부 벽과 손수레의 전단면 사이의 봉합은 효과적으로 노에서 뜨거운 가스의 과잉을 방지하기 위해 부드러운 봉합을 채택합니다.
전기 승강 장치는 주로 노 도어 프레임, 가마문 달아올림보, 전기 호이스트, 도르래, 풀리 샤프트와 다른 부품으로 구성된 가마문의 상승을 위해 채택됩니다. 가마문의 상승과 하락은 주로 전기 호이스트의 긍정적과 반대 회전에 의해 가동됩니다.가마문을 높이기 위한 전기 호이스트는 그것이 상승하거나, 하락할 때 치환이 가마문의 불활동에 의해 발생되었다는 것을 효과적으로 방지할 수 있는 브레이크 장치를 또한 갖추고 있습니다.
4.4 손수레 외피는 웰딩부 강철에 의해 형성되고 내부에 내화 연와로 만들어집니다. 쉽게 충돌된 부품과 부하를 견디는 부품은 노 라이닝의 구조 세기를 강화하기 위해 무거운 내화 연와로 만들어집니다 (판촉 동안 머드에서 고온 바인더와 혼합되).손수레의 여행은 견인 구조를 채택하고 이동 휠이 철도에서 걷기 위해 환원제의 전송 스프라켓에 의해 가동됩니다.손수레 밀봉은 특별 모양 벽돌과 섬유 면 사이에 부드러운 밀봉을 채택합니다.
4.5 열처리를 위한 보기 화덕 용광로 이 담긴 하부판은 크머엔엔 열 저항성 철강품, 공통 온도 ≤ 950 Ｃ를 채택합니다. 그것은 사용에서 어떤 변형, 산화와 침입도 보증할 수 없고, 제조 공정에 있는 제품 위의 옥사이드가 손수레에 벽돌 홈에서 전기 가열소자로 떨어지는 것을 예방합니다.
4.6 직류 전기로의 가열 소자는 인 고온 레지스턴트 저항선이 노에서 양쪽에 그리고 손수레에 설치된 나선형의 스hap드 속으로 감은 철 크롬 알루미늄 (0Cr25Al5)를 채택합니다. 가열 소자는 나선형 저항선 가열 모드를 채택합니다.
4.7 전기 제어 : 온도 조절 루프 아도트프스 양방향 사이리스터 전력 조절 트리거와 온도 조절기가 안정적 전류와 에너지 절약의 목적을 달성하기 위해 상하이 궈롱 온도 조절기를 채택합니다. 온도제어시스템은 2 존제어를 채택합니다.각각 구역에서 각각 노의 온도 상승 곡선은 상하이 다화 리코더에 의해 기록됩니다.
