알루미늄 부분 3 구역을 위한 전기 나이든 바닥 이동로 열처리

노화 열처리 전기적 열

알루미늄 부분을 위한 처리로

1. 애플리케이션

RT3-200-5 저온 보기 난로 열처리

노는 주로 노화 열처리와 알루미늄 제품의 가열 냉각을 위해 사용됩니다.

2. 구조적 도입

RT3-200-5 열처리 용광로는 주로 노로 구성됩니다

가마문,, 늘어서, 가마문과 문 리프팅 메커니즘의 껍데기를 벗깁니다

압축 메카니즘, 보기와 드로잉기가 사이에 밀봉합니다

노몸체와 보기, 순환하는 가열 소자와 고정 창치

팬과 퍼니스 온도 자동 제어 시스템.

2.1 퍼니스 쉘

전기적 열원 처리로 제조사 표면 철골 구조물은 만들어집니다

10-12# 단면별 강과 4 밀리미터 강철판으로부터. 사이드 필라와 등

기둥은 부분적 강철로부터 만들어지고, 부분적 강철로 강화됩니다

브레이싱. 노의 외부 장벽은 프라이머 중 2 층으로 페인트 칠해지,

그리고 피복도료 중 2 층. 노의 핵심 부분은 열로 페인트 칠해지

저항하는 페인트.

2.2 마무리

도매 보기 난로 노몸체는 모든 섬유 체계로 만들어집니다.

사용된 내부재는 환강 부품의 고쳐진 히하그 품질 기준 섬유입니다.

알루미늄 섬유는 블록 (압축 중력 안으로 사전 압축됩니다 :

그런 다음 둥근 스테인레스강 부품에 의해 노몸체에 고정된 ≥230Kg/m3).

이 내화성 복공 구조는 낮은 열 전도도라는 유리한 입장에 있습니다,

강한 내충격용 능력과 부식방지. 마무리는 전체 두께를 가지고 있습니다

260 밀리미터의. 규산염 알루미늄 섬유는 950C의 최고 온도에 저항합니다.

내화성 섬유는 루양, 산둥으로부터 만들어집니다.

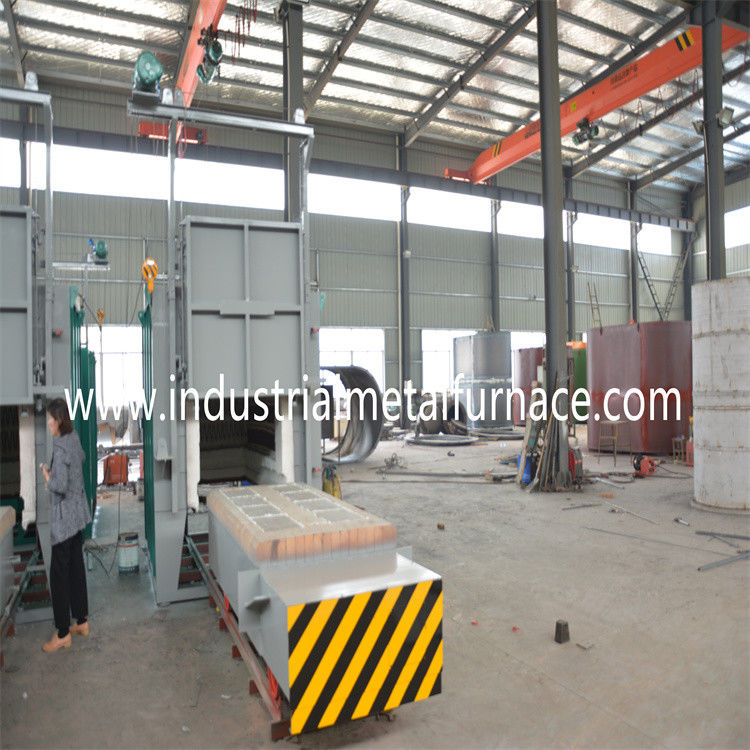

2.3 가마문과 문 업 다운 시스템, 가마문 밀봉 장치

고온 보기 난로 가마문은 모든 섬유 마무리로 구성됩니다

그리고 철골 구조물 케이스. 도어 프레임은 10 밀리미터 강철판으로 만들어집니다. 더

문은 노를 위한 그것과 마찬가지인 고급 품질 표준 파이버 블록으로 만들어집니다

신체. 가열되는 동안 노의 전체 구조는 그것의 형상을 유지합니다.

문의 구동 방법 : 가마문은 전기적으로 위로 향하여 높입니다고

승강기에 의해 하향입니다. 그리고 그것은 가마문 자체 중량에 의해 밀봉됩니다.

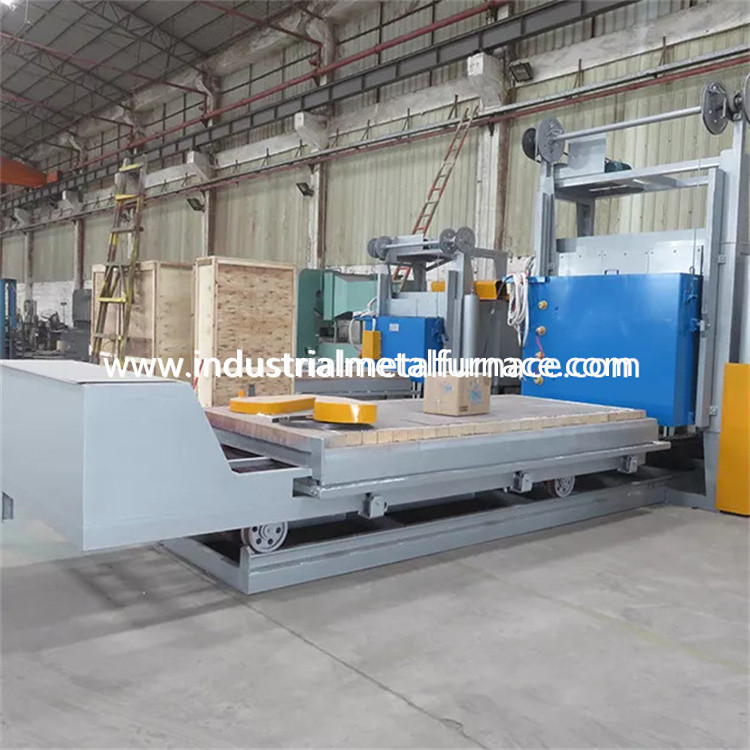

2.4 보기

보기는 대차 프레임으로 구성되고 정반, 다루기 힘든 휠을 보기

브릭레이링 신체, 보기 구동 메카니즘.

보기 구조 : 대차 프레임은 14# 보와 10 밀리미터 강철판으로부터 만들어집니다.

보기는 전부하에 변형 없이 오랫동안 일할 수 있습니다.

휠 : 휠은 ZG55# 철강품으로부터 만들어집니다. 전송 샤프트

45# 강철로부터 조립하고 그것 열기가 처리됩니까. 전송 태도는 있습니다 더의

체중을 견디는 것을 견디는 무거운 형 기둥. 휠의 총 3 쌍이 있습니다,

그리고 각각 휠은 있습니다 지름 300 밀리미터의.

브릭레이링 신체 : 보기는 무거운 고산화알미늄의 조합으로 만들어집니다

내화 연와와 가벼운 내화 연와와 열 보존성 벽돌. 꽉 채워진 것

부분과 중량 함유 영역은 무거운 종류 높은 알루미늄으로 특히 벽돌로 둘러집니다

내화 연와. 내화성 복공 확대에 남은 자유 공간이 또한 있습니다

가열됩니달 때.

구동 메카니즘을 보기 : 보기 이동 메커니즘은 셀프 걸어다니는 방식을 채택합니다,

그리고 그것은 환원제에 의해 노 난로의 내외부로 이동합니다. 보기 움직임

안정적이고 믿을 만합니다.

밀봉하는 것 : 봉합은 가열로 설계에 매우 중요 링크입니다. 그것은 직접적으로 영향을 미칩니다

노에서 기온과 노의 서비스 수명의 균일성. 에서

동일자, 에너지 소비와 더의 열 처리 품질

제조 공정에 있는 제품은 또한 매우 영향을 받습니다.

가마문과 노몸체 사이의 밀봉과 보기는 더 중요합니다.

가마문과 노몸체 사이의 밀봉은 스프링 압착 구조를 채택합니다.

보기와 노몸체 사이의 밀봉은 특별 모양 벽돌과 섬유의 밀봉입니다

면 블록.

2.5 가열 소자

가열 소자 : 0Cr25AL5 저항 나선 형상 불순물 저항 스트립은 있습니다

2 측벽에 탑재됩니다. 저항 스트립은 스페셜 몰드를 통하여 제조됩니다,

그리고 자기 네일까지 노벽에 설치됩니다. 그리고 자기 가스킷이 있습니다

단락을 피하기 위한 섬유 벽과 저항 스트립 사이에. 3 난방이 있습니다

구역. 모든 인출 도체 바는 φ16 0Cr25AL5 재료로 만들어집니다.

2.6 전기적인 제어 시스템

온도 제어 : 나이든 열처리 용광로는 제어하기 위한 지적 온도 조절기를 채택합니다

이상적 pid 매개 변수를 산정하기 위해 자가 튜닝 기능을 가지고 있는 온도

그리고 온도 안정성을 달성하세요. 온도 조절기는 기능을 가지고 있습니다의

과온 알람과 서멀 커플 파손 보호.

금속을 위한 열처리로는 연계를 제어하기 위한 3 온도 조절 지대를 가지고 있습니다

온도와 모터 운동 사이에. 각각 구역은 과온 알람으로 설정됩니다.

제어 작동 시스템은 냉각 장치와 한 완료를 일으키는 대형 전력입니다고

공기 냉각 시스템. 기중 차단기가 또한 있습니다. 가열 루프는 네티즌을 갖추고 있습니다,

요소 온-오프 표시기와 전원 연결 연결 보호와 안전한 어싱을 가열시킨 전압계

방법.

이동 제어 : 제어 시스템은 주로 문 상하향 운동, 문을 제어합니다

압축과 문 인-아웃 움직임. 또한 움직임은 반드시 그렇게 하기 위해 연결됩니다

조종 안전성을 보장하세요.

2.7 뜨거운 환기시스템 :

그것은 주로 노에서 원심분리기 팬들 3명과 공기 유도판으로 구성됩니다. 열기

에 의해 방출한 채 가열 소자는 고르게 순환에 의해 효과적 작업 영역에 불어닥칩니다

바람 안내판을 통하여 펼쳐지세요. 공기 유도판은 1Cr18Ni9의 조립하고 선풍기와

샤프트는 1Cr18Ni9Ti로 만들어집니다. 태도, 냉각의 일반적 사용을 보증하기 위해

방식은 공기 냉각법입니다.

2.8 안내 장치

효과적으로 주로 그것은 따라서 노에서 순환 팬에 의해 발생된 공기를 순환시키는 것입니다

노에서 편향기의 방향, 노에서 공기가 빨라서 생산하게 하기 위해

대류, 균일한 온도의 목적을 달성하기 위해. 공기 디플렉터의 물질

그리고 구조는 304개의 스테인레스 강판으로 만들어진 전부입니다. 공기 디플렉터와 구조는 있습니다

고온 하에 공기 디플렉터의 자유 팽창을 보증하도록 모프아블리 연결되고

수리 및 정비를 용이하게 하세요.

3.주요 기술적인 매개 변수
