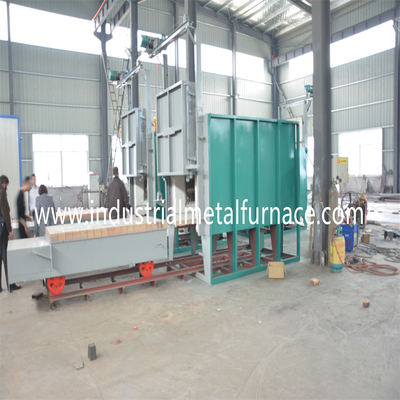

바닥 이동로를 처리하는 보기 난로 열기
장비 전기 1 구역 2400×1700×1300mm
1. 회사 소개
우리의 회사는 전문적 열처리로 협력입니다. 우리는 다양하여서 가지고 있습니다
메쉬 벨트 로, 전기인 핏트로와 같은 열처리 용광로
열처리 용광로, 가스 발화된 열처리로, 박스 형상 저항
고로, 강선이 고로, 기타 등등을 단련합니다. 바닥 이동로로 말하자면,
우리는 가지고 있습니다 가스를 연료로 하는 타입과 전기 저항이 화덕 용광로를 보기. 노
1 도어 타입 또는 2 도어 타입일 수 있었습니다. 노 보기는 또한 있을 수 있습니다 경사식의.
2.주요 기술적인 매개 변수
| 아니오. | 항목 | 기술적인 매개 변수 |
| 1 | 정격 전력 | 조정할 수 있는 노 사이즈 (1-100%)를 기반으로 |
| 2 | 전원 공급기 | 380V, 3P, 50Hz |
| 3 | 정격 온도 | 650C |
| 4 | 관제권 | 1 구역 |
| 5 | 효과적 워킹 사이즈 | 맞춤화됩니다 |
| 6 | 가열 소자 연결 | Ｙ |
| 7 | 온도 균일성 | ±10C |
| 8 | 온도측정 정확도 | ±1C |
| 9 | 빈 로 소비 전력 | ≤18% |
| 10 | 온도 조절 방법 | PID 규제 기관인 SCR ; 통신과 시마덴 온도 조절기와 세트와 10 인치 터치 스크린과 저장 처리 곡선과 역사적 데이터 저장과 대상들이 다운로드합니다. |
| 11 | 노 표면 온도 상승 | <35C |
| 12 | 가열 소자 | 0Cr25AL5 (벨트 소재) |
| 13 | 보기 난로 판형 재질 | 크머엔엔 내저항강, 30 밀리미터 두께 |
| 14 | 로딩 방식 | 제품은 보기에 부하를 걸었고, 그리고 나서 노로의 이동을 보기 |
| 15 | 노 라이닝 | 표준 내화성 섬유 |
| 16 | 가마문 개봉 방법 | 봄까지 밀봉되는 1Ton 전기 호이스트 업 다운 |
| 17 | 이동 방법을 보기 | 3KW 사이클로이드 핀 기어 속도 저감기에 의해 |
| 18 | 증기 배기 포트 | φ219mm 배기관은 1개 노몸체의 후면 벽에 설치되고 개구부 크기가 조정할 수 있습니다 |
2.구조적 도입
보기 화덕 용광로는 주로 노로 구성됩니다
외피, 마무리, 가마문과 문 압축 시스템, 보기와
노몸체와 보기 사이에 밀봉하면서, 견인 메커니즘을 보기,
가열 소자와 정착물, 온도제어시스템.
2.1 노몸체
차량 저부 퍼니스 쉘을 완화하는 응력은 강철판으로 용접됩니다,
강철판 ≥3mm의 두께.
2.2 마무리
퀄네칭 차량 저부 노몸체는 모든 섬유 시스템으로 만들어집니다.

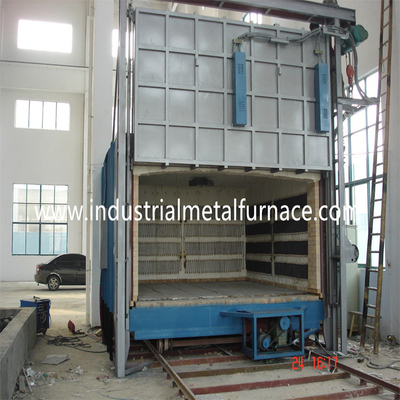

2.3 가마문과 문 업 다운 시스템
퀄네칭 보기 난로 가마문은 모든 섬유 마무리와 철강으로 구성됩니다
구조 케이스. 도어 프레임은 10 밀리미터 강철판으로 만들어집니다.
문의 구동 방법 : 가마문은 전기적으로 위로 향하여 그리고 아래쪽으로 높입니다
승강기에 의해. 그리고 그것은 봄까지 밀봉됩니다.
2.4 보기, 1개 세트 ;
2.5 가열 소자
가열 소자 : 0Cr25AL5 저항 골판 형태 합금 저항 스트립
2 측벽에 탑재됩니다.
2.6 전기적인 제어 시스템
온도 제어 : 제어 작동 시스템은 대형 전력 트리거링 것입니다
냉각 장치와 공기 냉각 시스템으로 완성하세요. 기중 차단기가 또한 있습니다.
요소 온-오프를 가열시키면서, 가열 루프는 네티즌, 전압계를 갖추고 있습니다
지표와 전원 연결 연결 보호와 안전한 어싱 조치.
이동 제어 : 제어 시스템은 주로 문 상하향 운동을 통제합니다,
문 압축과 문 인-아웃 움직임. 또한 움직임은 반드시 있습니다
조종 안전성을 보장하기 위해 연결됩니다.
가스를 연료로 하는 환기 치료 목적을 위한 바닥 이동로
