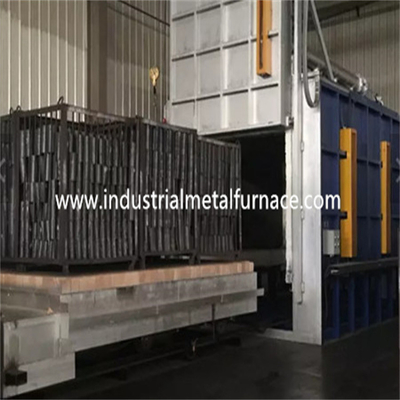

샤프트와 도구 1500×800×800mm을 위한 1400C 전기적 열 처리로 바닥 이동로

1400C 전기 열처리 용광로 ,

샤프트와 도구를 위한 열처리로

1. 애플리케이션

전기 보기 화덕 용광로가 주로 사용되는 RT3-120-14

철골 구조물 부품, 주강 부품, 샤프트 바의 열처리

부품, 공구강 제품, 기타 등등.

2. 구조적 도입

RT3-120-14 바닥 이동로는 주로 노몸체로 구성됩니다,

늘어섬으로써 문과 문 압축 시스템, 보기, 가열 소자를 가열하세요,

그리고 온도제어시스템.

2.1 퍼니스 쉘

금속의 열처리를 위한 고로의 강철로 신체는 만들어집니다

6-8# 단면별 강과 3-14mm 강철판으로부터. 단열재의 레이어가 있습니다

외피의 온도를 감소시키기 위한 퍼니스 쉘에 있는 석면 보드. 더

석면 보드는 온도와 규산 알루미니움 섬유 면에 의해 페이스트됩니다

1000 도의 저항력, 외피의 기온이 더 적다는 것을 보증하고

50C 보다.

열처리 가마문은 전기적으로 승강기에 의해 위로 향하여 그리고 아래쪽으로 높입니다.

퍼니스 쉘의 외부 표면은 그렇게 하기 위해 환경적 그림으로 치료됩니다

그것을 아름답게 하세요.

2.2 노 라이닝

2.2.1 열 처리노와 설비 마무리는 75% AL2O3 멀라이트로 만들어집니다

벽돌 ;

2.2.2 노 라이닝의 최대 온도는 1400C입니다.

2.2.3 공기 구멍 비율 : 5-6%;

2.2.4 열전도율 : KcaL/m.h.c>0.9 ;

2.3 노몸체와 보기의 절연 시스템

전기 절연체는 노 라이닝의 외부에 근접합니다 그리고 구성되세요

4 층의.

1번째 층 : abf라이트 벽돌, 1400C의 열저항성 ;

2번째 층 : 가벼운 높은 알루미늄 벽돌, 1250C의 열저항성 ;

3번째 층 : 규산 알루미니움 섬유 면, 1100C의 열저항성 ;

4번째 층 : 규조토 벽돌, 900C의 열저항성 ;

퍼니스 쉘에 근접한 층은 섬유 면과 석면으로 만들어집니다

이사회, 500-800C의 열저항성 ;

모든 절연층은 230×113×65mm의 사이즈와 규격 벽돌로 만들어집니다.

2.4 가열 소자

2.4.1 가열 소자는 U30 실리콘 카바이드 로드로 만들어집니다 ;

2.4.2 가열 소자는 2 구역으로 분할됩니다.

2.4.3 가열 소자는 로 챔버와 보기에서 양쪽에 분배됩니다.

로 챔버를 위한 18 PC 실리콘 카바이드 로드, 보기를 위한 6 PC 실리콘 카바이드 로드.

2.5 제어 캐비넷

2.5.1 관제권 : 2 구역 ;

2.5.2 PID 자동장치와 프로그램 제어 ;

2.5.3 알람 기능에서 떨어져 있는 온도 음성 위에서, 온도 전원 오프 기능을 뛰어넘으세요 ;

2.5.4 정전 스프레이와 GGD 상자 ;

2.5.5 창주 후이방 GR858P 온도 조절기 ;

2.6 온도측정 시스템

2.6.1 서멀 커플은 Ｓ 타입, 백금-백금 로듐 핵심입니다 ;

2.6.2 서멀 커플의 덮개 : 강옥 튜브 ;

3.주요 기술적인 매개 변수

4. 공급 범위

5. 성분 식자재원산지정보
