1250C 전기적 바닥 이동로 3000×1000×1000mm 독립적인 온도 조절

3000×1000×1000mm 전기적 바닥 이동로

1. 애플리케이션

전기 보기 화덕 용광로가 주로 사용되는 RT2-220-9

철골 구조물 부품, 주강 부품, 샤프트 바의 열처리

부품, 공구강 제품, 기타 등등.

2. 구조적 도입

RT2-220-9 보기 화덕 용광로는 주로 노몸체로 구성됩니다,

늘어섬으로써 누르고 밀봉하여 문과 문 승강 시스템, 가마문을 가열하세요

메커니즘, 보기, 가열 소자와 온도제어시스템.

2.1 노몸체

바닥 이동로 업체 시신 철골 구조물은 8-10#로부터 만들어집니다

부분적 강과 ≥4mm 강철판. 사이드 필라와 등 기둥은 만들어집니다

부분적인 것으로부터 단단하게 하고, 부분적 강철 브레이싱으로 강화됩니다. 외부

노의 벽은 프라이머 중 2 층과 피복도료 중 2 층으로 페인트 칠해지.

노의 핵심 부분은 내열 페인트로 페인트 칠해지. 노 때문에

높은 작동 온도, 노몸체 이 담긴 정반에 있는 연구는 만들어집니다

하나씩 용접된 14 밀리미터 후판의.

2.2 마무리

바닥 이동로 가격 몸은 모든 섬유 시스템으로 만들어집니다. 내부재

환강 부품에 의해 고쳐진 고급 품질 지르코늄 다루기 힘든 합성섬유가 사용됩니다. 알루미늄

섬유는 블록 (압축 중력 안으로 사전 압축됩니다 : ≥230Kg/m3) 그런 다음

둥근 스테인레스강 부품에 의해 노몸체에 고정됩니다. 이 내화성 복공 구조

낮은 열 전도도와 강한 내충격용 용량과 부식방지라는 유리한 입장에 있습니다.

마무리는 350 밀리미터의 전체 두께를 가지고 있습니다. 규산염 알루미늄 섬유는 최대에 저항합니다

1350C의 온도. 환강 고정 부분의 소재는 321 스테인레스 강입니다.

2.3 가마문과 문 업 다운 시스템

도매 보기 난로 가마문은 모든 섬유 마무리와 철골 구조물로 구성됩니다

케이스. 도어 프레임은 14 밀리미터 두꺼운 전기 강판으로 만들어집니다 . 문은 규산염으로 만들어집니다

노몸체를 위한 그것과 마찬가지인 알루미늄 섬유 블록. 더의 전체 구조

가열되는 동안 노는 그것의 형태를 유지합니다.

문의 구동 방법 : 가마문은 전기적으로 위로 향하여 그리고 아래쪽으로 높입니다

승강기에 의해. 그리고 그것은 전기 밀대로 밀봉됩니다.

가마문 구조 : 문의 주요 소재는 14 밀리미터 강철판으로 만들어집니다고

문의 전체적 강성과 강도만을 보증할 수 없는 10# 철강 용접,

그러나 또한 도어 조명등을 만들고 중량의 문을 감소시키세요.

2.4 보기

보기는 대차 프레임, 휠, 다루기 힘든 벽돌쌓기 몸, 열 저항성으로 구성됩니다

보기는 판, 가열 소자에 직면하고, 구동 메카니즘을 보기.

보기 구조 : 대차 프레임은 14# 빔과 20 밀리미터 두꺼운 열 저항성으로부터 만들어집니다

주강 플레이트. 보기는 전부하에 변형 없이 오랫동안 일할 수 있습니다.

휠 : 휠은 ZG55# 철강품으로부터 만들어집니다. 전송 샤프트는 만들어집니다

45#로부터 단단하게 하고 그것은 처리된 열기입니다. 전송 태도는 중요 인물의 타입이 기둥으로 받친다는 것 입니다

체중을 견디는 것을 견디기. 휠의 총 3 쌍과 각각 휠이 있고 있습니다의

지름 300 밀리미터. 보기는 자동화됩니다. 그리고 구동 모터는 제동을 갖추고 있습니다

벤처 기업과 정지 움직임에 불활동을 완화하기 위한 속도 감소 장치. 있습니다

보기의 오버-트래블을 피하기 위한 2 리밋 스위치.

브릭레이링 신체 : 보기는 고산화알미늄 내화 연와의 무거운 조합으로 만들어집니다,

가벼운 내화 연와와 열 보존성 벽돌. 보기의 브릭레이링 신체는 가지고 있습니다

가열 소자의 용이한 설치를 위한 요소 설치 슬롯을 가열시키기. 꽉 채워진 것

부분과 중량 함유 영역은 무거운 종류 높은 알루미늄으로 특히 벽돌로 둘러집니다

내화 연와. 가열될 때 내화성 복공 확대에 남은 자유 공간이 또한 있습니다.

탄화규소 보기 전면판 : 전체 두께 35 밀리미터, temperature≤1300C로 일하는 최대.

그것은 스케일이 단락 회로를 형성하는 가열 소자 슬롯에 빠지는 것을 예방할 수 있습니다.

보기 이동 메커니즘 : 보기는 셀프-무빙 방법을 가지고 있습니다. 삭감하는 기어장치 드라이브

이동하기 위한 소광차 휠. 보기 움직임은 매끄럽고 안정적입니다.

가마문, 노몸체와 보기 중에 밀봉하는 것 : 가마문 사이에 밀봉하기

그리고 노몸체는 전기 밀대를 통합니다. 보기와 더 사이의 봉합

노몸체는 특별한 조괴용벽돌과 섬유 면 블록을 통합니다.

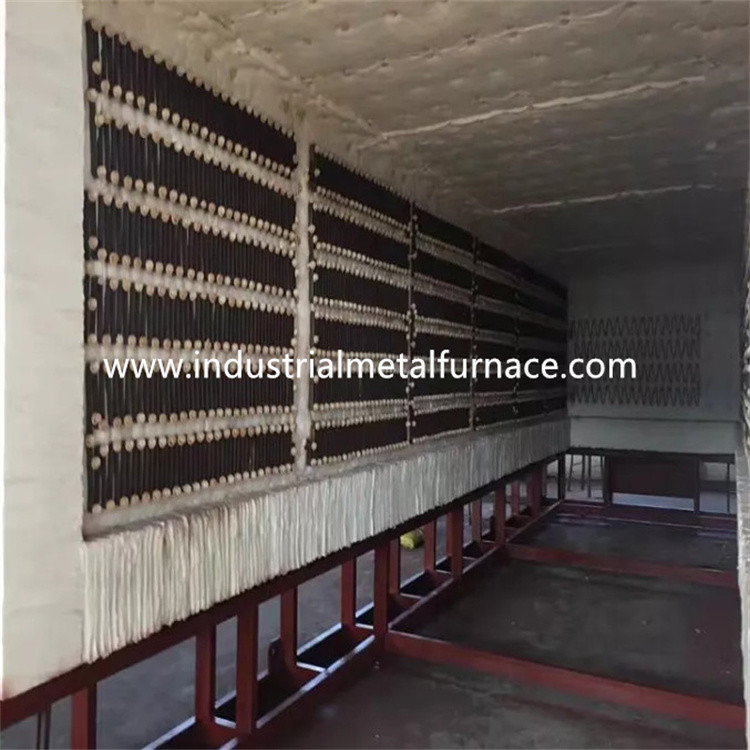

2.5 가열 소자

가열 소자 : 고급 품질 고저항체 불순물 하이 종류는 2 측벽에 탑재됩니다.

저항 스트립은 스페셜 몰드를 통하여 제조되고, 노에 설치됩니다

자기 네일까지 벽으로 둘러싸세요. 그리고 섬유 벽과 저항 사이의 자기 가스킷이 있습니다

단락을 피하기 위한 스트립. 2 가열대가 있습니다. 모든 인출 도체 바는 만들어집니다

φ16 0Cr25AL5 재료의.

2.6 전기적인 제어 시스템

온도 제어 : 노는 제어하기 위한 시마덴 지적 온도 조절기를 채택합니다

이상적 pid 매개 변수를 산정하기 위해 자가 튜닝 기능을 가지고 있는 온도와

온도 안정성을 달성하세요. 온도 조절기는 과온의 기능을 가지고 있습니다

알람과 서멀 커플 파손 보호.

노는 더 사이에 연계를 제어해서 2 온도 조절 지대를 가지고 있습니다

온도와 모터 운동. 각각 구역은 과온 알람으로 설정됩니다.

가열 루프는 이중 방향 SCR와 트리거 제어를 채택합니다. 전원은 있습니다

시간 비례하는 규정 방식으로 규제됩니다.

제어 작동 시스템은 냉각 장치와 한 완료를 일으키는 대형 전력입니다

그리고 공기 냉각 시스템. 기중 차단기가 또한 있습니다. 가열 루프는 갖추고 있습니다

요소 온-오프 표시기, 전원 연결 연결 보호를 가열시키는 네티즌, 전압계 . 그리고

안전한 어싱 방법.

이동 제어 : 제어 시스템은 주로 문 상하향 운동, 문을 제어합니다

압축과 문 인-아웃 움직임. 또한 움직임은 반드시 그렇게 하기 위해 연결됩니다

조종 안전성을 보장하세요.

3.주요 기술적인 매개 변수
