새로운 고급 품질 중은 가방 유형 흡진 장치를 운영하도록 쉬워서 분류했습니다
1. 애플리케이션
이 장비는 고온연소 가스의 처리를 위한 것입니다.
처리 시스템은 2등급 먼지 제거를 채택합니다. 초등학교의 1학년
대접 더를 주로 익숙해져 있는 효율이 높은 흡진장치를 채택합니다
조대 입자는 알루미늄 용해로에서 용융 동안 생산했습니다,
그리고 큰 냉각 효과를 가집니다. 2학년은 채택합니다 효율이 높습니다
99.5%까지 재를 필터링할 수 있는 펄스 먼지 제거 주머니 흡진기,
국가 배출 표준 요구 사항을 충족시키기. 처리는 방송됩니다
먼지 제거 시스템의 량은 17000 m3 / Ｈ입니다.
흡진장치의 필터 면적의 확정 : 필터 풍속은 있습니다
1.5m/min, 필터 면적은 15m2이고 흡진장치가 펄스를 채택합니다
반대 농축 펄스 백 필터.
2. 작업 원칙
2.1 흡진장치는 반대 농축의 펄스식이 수집기를 턴다는 것 입니다.
2.2 흡진장치는 단일의 가로행이 120 필터가방으로, 설계한다는 것 입니다고
15m2의 전체 여과 면적.
2.3 필터가방은 φ 130 × 2000과 더의 표준 크기를 채택합니다
재료는 반대 농축 폴리에스테르 니들 펠트입니다.
2.4 외부 필터식은 흡진장치와 필터를 위해 채택됩니다
흡진장치의 가방은 봄까지 파영판으로 연결됩니다
공기와 먼지포함 가스 사이에 분리를 형성한 팽창 링.
2.5 펄스 신호는 펄스 제어기에 의해 펄스 솔레노이드 밸브에 보내집니다,
그리고 펄스 솔레노이드 밸브는 필터가방을 만들기 위해 압축된 공기를 밖으로 보냅니다
광선의 변형과 쉐이크 오프 재.
2.6 점검구 의 위에 흡진장치가 있으며, 그것이 사용됩니다
유지와 가방을 위해 (유지, 보수와 가방 변화를 바꾸세요
재의 수집기는 들어가는 것 없이 기계 밖에 옮겨질 수 있습니다
흡진장치의) 내부.
2.7 흡진장치의 전기 제어 캐비넷은 구조를 채택합니다의
방진형인 문을 밀봉했고, 방수 처리합니다.
2.8 먼지에 들어가 연도 가스의 고온을 방지하기 위해
제거제, 핵심이 분진 제거기 파이프에 설정되는 지를 측정하는 온도.
온도 지시기는 노의 작동 점에 설치됩니다
그리고 운영자를 상기시키기 위해 경보 장치를 갖춥니다는 온도
분진 제거기 이 증가는 너무 높고, 그렇게 하기 위해 조치 신선한 공기 보충을 취합니다
전체 먼지 제거 시스템의 안전한 운영을 보증하세요.
2.9 팬 선택 : 시스템의 설계 공기 용적에 따르면, 1 일련의
G4-73-10D 보일러 유인 송풍기는 채택됩니다, 한 개의 전체 압력으로의
3251-3018pa, Y150M-4의 모터인 25566-32083m3 / Ｈ의 공기 용적과
18.5 kw의 전원.
2.10 시스템 제어 : 시스템을 위한 프로세스 요구 사항에 따르면,
제어 캐비넷은 흡진장치와 온도제어시스템에 대해서 설정됩니다
더의 펄스 먼지 세정 시스템과 온도 검사를 제어합니다
흡진장치와 메인 팬 (main fan)은 주파수 변환기에 의해 시작됩니다.
3. 장비 특징
3.1 반대 농축 펄스 백 필터는 일종의 부대 합병된 먼지 제거입니다
큰 공기 용적, 낮은 필터링 풍속, 좋은 먼지 제거와 장비
효과, 높은 분진 제거 효율, 믿을 수 있는 오퍼레이션, 편리한 유지
그리고 작은 건평. 모듈러 생산, 안정적 품질.

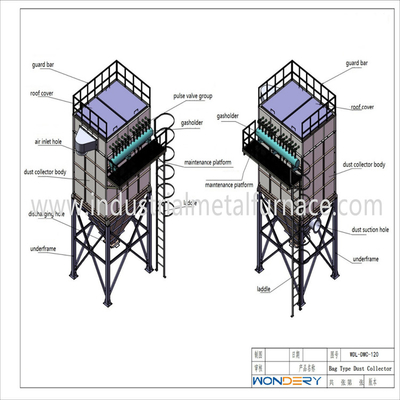

3.2 작업 원칙 : 흡진장치는 상위 박스, 중앙 박스로 구성됩니다,
애쉬 호퍼, 안내판, 지원, 필터가방 성분, 인젝션 장치, 보호
시스템, 제어 시스템, 등. 먼지포함 가스는 더를 통하여 애쉬 호퍼에 들어갑니다
전환 파이프. 애쉬 호퍼의 디버젼 시스템의 유도 하에,
큰 미립 분진은 직접적으로 분리와 더 뒤에 애쉬 호퍼에 빠집니다
먼지의 나머지는 공기 흐름과 중앙 박스의 여과 처리 영역에 들어갑니다. 더
필터된 청정 가스는 상위 박스와 배기관을 통하여 방출됩니다
필터가방을 통하여. 여과 처리 조건의 진전으로, 때 먼지
필터가방의 표면에 특정한 양, 먼지 청소 제어에 도달합니다
장치는 세트에 따라 전자기 펄스 밸브를 주입에게 열어줄 것입니다
필터가방 위의 재를 털어 내기 위한 절차. 재에 빠지는 재
메뚜기는 재 배출〔토출］ 밸브를 통하여 방출됩니다.
3.3 필터 면적과 길이는 조정될 수 있습니다. 여과기의 양은 있을 수 있습니다
요구된 공기 용적에 적응하기 위해 바뀝니다.
3.4 결로방지 펄스 백 필터는 외부 필터입니다. 더스트-콘테이닝
클린 에어가 내부에 필터가방과 에어백인 동안 가스는 필터가방 밖에 있습니다
입은 위로 향하여 있습니다. 가방 광선의 변형을 만드는 펄스 분사를 시작하세요 . 그리고
재를 털어 내세요.
3.5 흡진장치는 온라인 재 세정 방법을 채택합니다.
3.6 2차공기 배포 방식은 함진 공기가 흘러들게 하기 위해 채택됩니다
보증하는 안내 파이프와 공기 분배 시스템을 통한 필터 면적
부대의 균일성과 평활도는 활용을 향상시키기 위해, 흡입을 발표합니다
필터 면적의 비율과 필터 소재의 서비스 수명.
3.7 필터가방은 좋은 봉합과 봄 확장 환형을 채택합니다
성능과 빠른 대체 속도. 상단 커버를 열고 대체하세요
1-2명의 사람들에 의한 가방.
3.8 가방 구조는 η-shaped와 별 형상 구조 (10대 갈비)을 채택합니다
수직 포지션어브에게 가방 프레임을 확보하기 위한 상부 위의 냉 스탬핑 짧은 관
그리고 주입 동안 필터 백 입구의 안전성을 보호합니다. 그것은 필터를 회피합니다
흡진장치가 한동안 일하는 후에 찔리는 가방이 매끄러운 것 보증합니다
가방의 변화,와 가방을 바꾸는 과정에서 가방으로 손상을 줄입니다.
3.9 흡진장치는 유지를 위해 이동 가능 지붕과 플랫폼을 채택합니다고
인원이 정밀 검사하기 위한 편리한 에스컬레이터가 사용하고, 처리됩니다.
4. 핵심 부품
4.1 전체 흡진장치, 필터가방과 전자 펄스 밸브를 위해
핵심 부품이 되세요.
4.2 필터 소재의 품질은 직접적으로 분진 제거 효율에 영향을 미칩니다의
흡진장치와 필터가방의 생명은 직접적으로 운영 비용에 영향을 미칩니다의
흡진장치. 그러므로, 반대 농축 폴리에스테르 니들 펠트는 선택됩니다
흡진장치의 동작 환경과 매체 상태에 따르면.
이 필터 소재는 표면 필터 재료이며, 그것이 완전히 재를 청소할 수 있습니다,
먼지가 표면적으로 분배되는 후에 먼지 경화증의 가능성을 줄입니다의
필터가방과 필터 소재는 장수를 가집니다. 게다가 우리는 나아졌습니다
그것에게 필터 소재의 서비스 수명을 확보하기 위한 흡진장치의 구조
적어도 2년이 되세요.
4.3 수입된 진동판은 전자기 펄스 밸브로 선택됩니다 . 그리고
사출압은 0.5-0.7mpa입니다. 진동판은 오래가고 그것의 서비스 수명
효율적 운영을 위한 요구조건을 만나는 100만 번 이상입니다의
펄스 솔레노이드 밸브.
5. 기술적인 매개 변수
| 아니오. | 항목 | 유닛 | 매개 변수 |
| 1 | 공기 용적 | m3/h | 17000 |
| 3 | 집진의 효율성 | % | ≥99.5 |
| 4 | 전체 여과기 유효 면적 | m2 | 15 |
| 5 | 필터 속도 (정상 작동) | 분 Ｍ / | 1.5 |
| 6 | 여과기 상술 | 밀리미터 | φ130×2000 |
| 7 | 흡진장치를 위한 여과기의 양 | pc | 120 |
| 8 | 여과기의 재료 | 폴리에스테르 바늘은 까맣게 타고 누르는 것과 함께 느꼈습니다 | |
| 9 | 입구 가스 온도 | 100C | |
| 10 | 장비 저항 | Pa | 1200 |
| 11 | 펄스 밸브 양 | pc | 12 |
6.포스트 판매 서비스
제품 보증서 기간 : 선적일로부터의 13개월. 판매자는 책임이 있습니다
결점이 제조에 의해 초래되면 장비를 수리하거나 깨진 부분을 교체해서
직원들에 의해 오류 동작에 의해 초래된 결점 그러나 피해는 구매자에 의해 수리되는 것 입니다
그 자체 또는 지나서 어떤 충전율로 판매자. (에아사이 닳아 해진 부분과 자연적 소비
고온의 부분은 보증에 포함되지 않습니다.)
