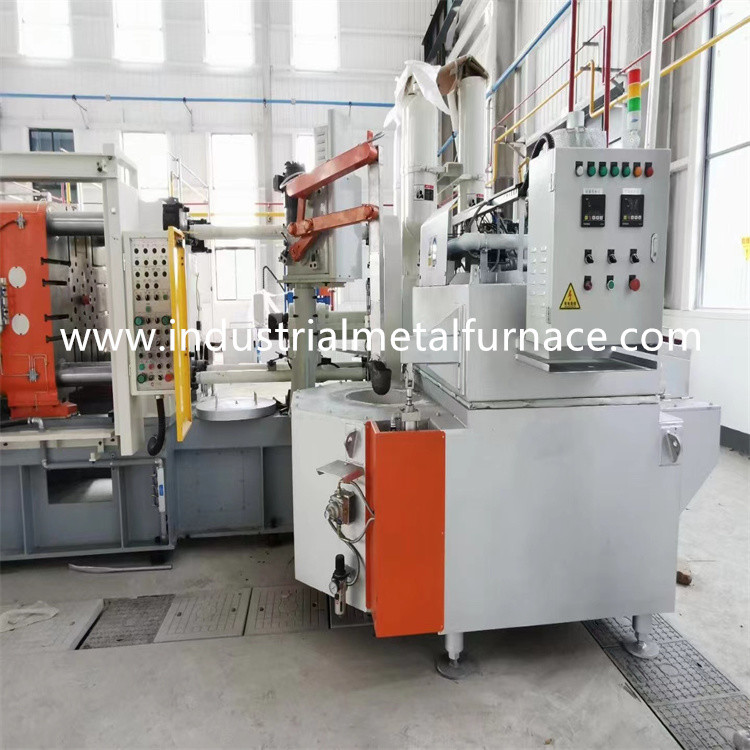

가스를 연료로 하는 노 다이 캐스팅 공정을 가지는 기업 연합 알루미늄 합금
1. 개략적 소개
노를 잡는 가스를 연료로 하는 풀 유형 알루미늄은 알루미늄입니다
증기의 열기를 재활용할 수 있었던 불순물 액체 보유 노
그리고 매우 에너지 소비를 구합니다.
다이 캐스팅 공정을 위한 노는 고급 품질 버너를 채택합니다
큰 화염 복사 크기와 높은 열 효율로. 알루미늄
액체 온도는 ±5C의 정확도에 유지됩니다. 노 내
산소 농도는 이펙트아이브가 옥사이드의 세대를 방지하는 5% 이하입니다.
유지로를 던지는 다이는 특별한 열차단으로 설계됩니다
효과적으로 표면 열 손실을 줄일 수 있는 구조가 감소합니다
환경 온도는 상승하고, 열 효율을 향상시킵니다.
노벽을 잡는 전기 알루미늄은 고산화알미늄으로 찌푸려집니다
내화 연와
그것이 3년 이상의 서비스 수명을 가집니다.
2. 기술적인 매개 변수
| 녹는 기업 연합 능력 | 500KG (액상 농도 2.4g / cm3) |
| 연료 유형 | 천연가스 히트 값 8600Kcal/m3 ; |
| 가스 공급압 | 5Kpa ; |
| 평가된 작동 온도 | 660C (환경) ; |
| 온도 제어 정확도 | ±3C ; |
| 전원 공급기 | 380V, 3P, 50HZ ; |
| 천연 가스 소비량 | 2.5m3 / Ｈ에 대하여 ; |
| 산소 농도 내부 노 | 5% 이하 ; |
3. 노 구조
3.1 퍼니스 쉘
퍼니스 쉘은 강철판으로 만들어지고 단면별이 단단하게 합니다. 문 가장자리는 만들어집니다
주철 재질의.
3.2 노 라이닝
녹는 기업 연합은 고강도의 특징을 가지고 있는 고알루미나질내화벽돌로 만들어집니다,
무료 알루미늄 접착성과 장수. (압축 강도 : 140Mpa 때 온도
위쪽에 110C가 되세요 ; 선형 비율 : 단지 0.1%). 사용된 열차단 층은 있습니다 등급 1의
규산염 알루미늄 섬유판.
3.3 연소 시스템 :
연소 시스템은 운영에 쉽고, 긴 서비스 라이프를 가집니다. 노는 가지고 있습니다
자동온도제어와 자동 점화와 플레임 검출의 기능.
가스를 연료로 하는 알루미늄 유지로가 세트 온도, 버너에 도달할 때
일하는 것을 멈춥니다. 퍼니스 온도가 세트 하부 온도 보다 낮을 때
제한하시오 그러면 버너는 버너 포트에 들어가고, 자동적으로 일합니다. 버너는 발화합니다
자동적으로 플레임 탐지 장치로. 기업 연합이 알루미늄 보유를 타이핑할 때
노는 일할 준비가 됩니다, 사용자가 난로를 정화하기 위해 처음으로 에어블로어를 켜야 합니다.
버너는 끝나서 정화된 후 자동적으로 발화하고, 작은 불꽃과 함께 일합니다.
플레임 검출 로드는 불꽃을 발견하고 버너가 큰 불꽃과 함께 일할 것입니다.
플레임 검출 로드는 항상 버너의 불타고 있는 상태를 모니터링합니다.
노 연소 시스템은 또한 안전 검사로 설정됩니다. 상황이 있다면
불완전한 연소 또는 돌연정지와 같이, 제어 시스템은 메인 버너를 자릅니다
그리고 연료 공급을 막기 위한 점화 버너. 사이에 인터록 장치가 또한 있습니다
가스관과 공기이송관. 어떠한 비정상이 연소 상황, 더가 있다면
연료 공급에서 떨어져 있는 인터록 장치 삭감. 액체 알루미늄 기온은 제어됩니다
PID 규정을 통하여. 팬 인버터는 자동적으로 팬 회전 속도를 조정합니다
가스 흐름을 조절하기 위해. 유지로를 던지는 다이는 더에서 설정했습니다
공기 온도 상부 한계 값.
3.4 방전용 홀
알루미늄 액체는 수동 작동의 도움으로 방출됩니다. 액체 동안
과정을 방출할 때, 어떤 유출 문제도 있어서는 안됩니다.
3.5 온도 제어
알루미늄을 위한 유지로는 자동인 것 같은 함수 조절로 설정됩니다
화염 스위치, 과온 알람, 돌연정지 보호, 기타 등등.
알루미늄 액체 온도 제어
난로 온도 제어
안전장치와 자동 제어 시스템
알루미늄 제련노가 일하기 시작할 때, 사용자는 처음으로 틀어야 합니다
전원은 공급하고, 노를 정화하기 위해 송풍기를 켭니다. 노에서 설정하세요
온도와 가스관의 솔레노이드 밸브를 엽니다. 버너는 발화합니다
천연가스가 난로에 들어갈 때.
3.6 수력 틸팅 시스템
노몸체는 틸팅 기능으로 설계됩니다. 그것은 주로 더로 구성됩니다
유압 실린더와 제어 밸브류와 파이프라인.
