알루미늄 용융제련을 위한 노를 잡는 전기적 풀 유형
1.애플리케이션
전기적 풀 유형 유지로는 주로 열을 위해 사용됩니다
철을 함유하지 않는 금속 솔루션의 보존.
구조적 도입
풀 유형 유지로는 다음과 같은 3개 부분으로 구성됩니다 :
노몸체, 가열 소자와 전기적인 제어 시스템. 더
전기 제어 박스의 상부는 제어 회로입니다. 더 낮은 것
부분은 전원 회로입니다.

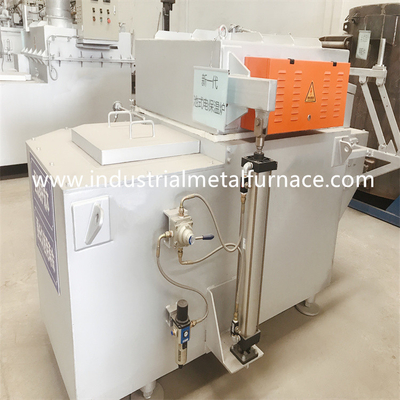

노몸체는 장입구, 홀딩 챔버로 구성됩니다,
방전용 홀과 노 덮개. 장입구, 방전용 홀
그리고 홀딩 챔버는 있습니다 캐스티드 전체적으로 있는 84ACX 케스타블에 의해
연합한 유용 광물에 의해 생산됩니다. (압축 강도는 140MPA입니다
온도가 110C에 도달할 때. 라인율은 있습니다 0.1%) 이것 약간
케스타블은 쉬운 알루미늄 비접착성, 고강도라는 유리한 입장에 있습니다
깨끗하고 긴 서비스 라이프. 노 덮개는 내화성 섬유를 채택합니다
좋은 열 보존성 성능을 가지고 있는 얀피네세 브랜드와 면
그리고 손쉬운 유지보수.

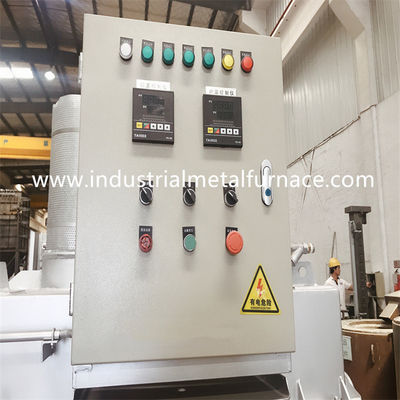

전기적인 제어 시스템은 지적인 것과 피드 제어를 채택합니다
온도 조절기와 파워 조정기. 온도
제어 정밀도는 ±3C입니다. 또한 주조되는 다이를 위한 유지로
과온 알람을 가지고 있습니다.
구매자에 의해 준비된 전원 공급기 :
전원 공급기 : 3개 단계 5 와이어, 380V±10%, 50Hz±3 Hz ;
전력 제어 : 220V±10%,50Hz±3 Hz.
2.기술적인 매개 변수
| 기술적인 매개 변수 | 유닛 | 모델 |
| WDL-BCD-1500 | ||
| 정격 전력 | KW | 27 |
| 정격 전압 | Ｖ | 380 |
| 연결 방법 | Ｙ | |
| 최대 온도 | Ｃ | 850 |
| 작동 온도 | Ｃ | 0-800 |
| 펠렛 표면 온도 | Ｃ | <30C+room 온도 |
| 주파수 | HZ | 50 |
| 단계 | 3 | |
| 빈 로를 위한 상승 온도 시간 | Ｈ | ≤3 |
| 기업 연합 능력 | Kg | 1500 |
| 노 중량 | 킬로그램 | 5500 |
3.가열 시스템과 전기적인 제어 시스템
3.1.가열 시스템
a) 가열 성분 실리콘 카바이드는 (전체에서 6개 부분을) 막대를 답니다
제어 시스템 : 온도 조절기 (2개 부분인 대만으로부터 수입됩니다),
전자 전력 규제 기관, 콘택터, 중계기.
온도 감지 성분 : 함께 (2 부분을 연결하는 열식,
난로 공기 온도와 또 다른 것을 측정하기 위한 1를 위해
용융 알루니늄 온도를 측정하기)
3.2.전기적인 제어 시스템 (피드 제어)
사이리스터는 전기 제어의 주요 제어용 성분입니다
시스템. 출력 전류는 그 더 변화를 통하여 제어됩니다
사이리스터의 도통각. 노를 잡는 전기 알루미늄
전도성을 제어하기 위해 진보적 위상 조절기와 발사 회로를 사용합니다
사이리스터의 각. 온도 조절기는 다양한 보호를 갖
기능. 퍼니스 온도를 용해하는 알루미늄이 더동안 상승할 때
상한 또는 경향은 결점으로 인해 비정상입니다, 제어기가 할 수 있습니다
자동적으로 펄스 출력 기구와 정지 전원 공급기를 막으세요.
3.3. 주요 기술적인 매개 변수
a) 작업 전압 : 380V 3 단계 50Hz ;
b) 제어 수법 : 수동 분압기 규정 또는 자동장치
0-5VDC의 제어신호 ;
c) 소프트 기동 기능 : 이동은 0/2 후에 시작했습니다 ;
d) 온도 제어 정확도 : (표준 작동 조건 하에) ±5C
3.4.main 전기 부품
a) 제어 캐비넷, 1개 부분 ;
b) 온도 조절기, 대만 근원, 2 부분 (한 제어기
PID 규정으로).
c) 파워 조정기, 1개 세트 ;
d) 저전압 전기 부품, 1개 세트 ;
e) 열인 채 연결되게, 2는 녹은 것 측정하는 부분을 연결합니다
알루미늄 온도는 보호 보벽관 내에 삽입됩니다) ;
