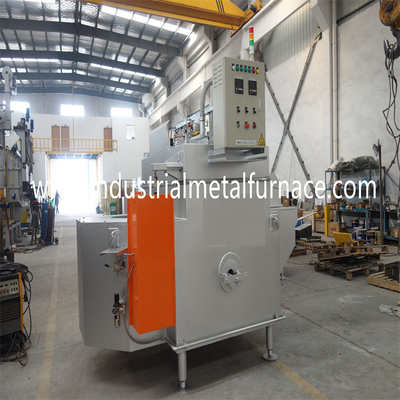

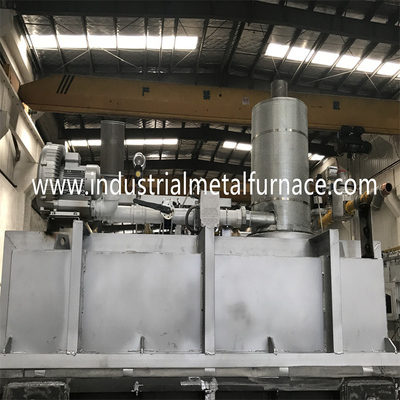

풀 유형 가스를 연료로 하는 알루미늄 합금이 노를 잡습니다
1. 개략적 소개
가스를 연료로 하는 풀 유형 유지로는 증기의 열을 재활용할 수 있었고, 매우 에너지 소비를 구하는 알루미늄 합금 액체 보유 노입니다.
고로는 큰 화염 복사 크기와 높은 열 효율과 고급 품질 버너를 채택합니다. 알루미늄 액체 온도는 ±5C의 정확도에 유지됩니다. 노 내 산소 농도는 이펙트아이브가 옥사이드의 세대를 방지하는 5% 이하입니다.
알루미늄 형판 주조를 위한 유지로는 효과적으로 표면 열 손실을 줄이고, 환경 온도 상승을 감소시키고, 열 효율을 향상시킬 수 있는 특별한 열 절연구조로 설계됩니다.
노벽은 3년 이상의 서비스 수명을 가지는 고산화알미늄 내화 연와로 찌푸려집니다.
2. 기술적인 매개 변수
알루미늄 유지로는 특별한 연소 시스템을 도입합니다고
낮은 작업 시 소음을 가지고 있는 에어 팬. 노는 잡는데 사용됩니다
알루미늄 액체. 노는 다음과 같은 매개 변수를 가지고 있습니다.
| 녹는 기업 연합 능력 | 6000Kg (유동적 density2.4g / cm3) |
| 연료 유형 | 천연가스 히트 값 |
| 평가된 작동 온도 | 850C (환경) |
| 승온비 | 60C/H ; |
| 노 산소 농도 | 5% 이하 ; |
| 온도 제어 정확도 | ±5C |
| 에너지 소비 | 7m3/H보다 적습니다 (3 일 이상과 24 시간을 기반으로 산정된 소모 동안 끊임없이 일하 ) |
| 전원 공급기 | 380V, 50HZ, 3P 5 와이어 |
3. 노 구조
3.1 퍼니스 쉘
퍼니스 쉘은 강철판으로 만들어지고 단면별이 단단하게 합니다. 노몸체
타장비와 함께 일하기 위해 올라갈 수 있습니다.
3.2 노 라이닝
녹는 기업 연합은 특징을 가지고 있는 고알루미나질내화벽돌로 만들어집니다의
고강도와 무료 알루미늄 접착성과 장수. (압축 강도 :
온도가 110C 위에 있는 140Mpa ; 선형 비율 : 단지 0.1%). 더
사용된 열차단 층은 등급 1의 규산염 알루미늄 섬유가 탄다는 것 입니다.
3.3 연소 시스템 :
연소 시스템은 운영에 쉽고, 긴 서비스 라이프를 가집니다. 노
자동온도제어와 자동 점화와 불꽃의 기능을 가지고 있습니다
탐지. 노가 세트 온도에 도달할 때, 버너는 일하는 것을 멈춥니다.
퍼니스 온도가 세트 하부 온도 제한, 더 보다 낮을 때
버너는 버너 포트에 들어가고, 자동적으로 일합니다. 버너는 자동적으로 발화합니다
플레임 탐지 장치로. 사용자, 노가 있을 때 일하기 위해 준비하세요
난로를 정화하기 위해 처음으로 에어블로어를 켜야 합니다. 버너는 자동적으로 발화합니다
정화되는 것 끝났고, 작은 불꽃과 함께 일한 후. 플레임 검출 로드
불꽃과 버너를 발견하고 큰 불꽃과 함께 일할 것입니다. 플레임 검출 로드
항상 버너의 불타고 있는 상태를 모니터링합니다.
노 연소 시스템은 또한 안전 검사로 설정됩니다. 있다면
불완전한 연소 또는 돌연정지, 제어 시스템과 같은 상황은 떨어져서 주요하여서 잘립니다
연료 공급을 막기 위한 버너와 점화 버너. 인터록 장치가 또한 있습니다
가스관과 공기이송관 사이에. 어떠한 비정상이 연소 상황도 있다면,
연료 공급에서 떨어져 있는 인터록 장치 삭감. 액체 알루미늄 기온은 있습니다
PID 규정에 의하여 제어했습니다. 팬 인버터는 자동적으로 팬을 조정합니다
회전은 가스 흐름을 조절하기 위해 속도가 납니다. 노는 더에서 설정했습니다
공기 온도 상부 한계 값.
3.4 방전용 홀
알루미늄 액체는 수동 작동의 도움으로 방출됩니다. 더 동안
유동적인 채 과정을 방출하게, 어떤 유출 문제도 있어서는 안됩니다.
3.5 온도 제어
알루미늄 형판 주조를 위한 유지로는 그와 같은 함수 조절로 설정됩니다
자동 불꽃 스위치, 과온 알람, 돌연정지로서
보호, 기타 등등.
알루미늄 액체 온도 제어
난로 온도 제어
안전장치와 자동 제어 시스템
유지로를 던지는 다이가 일할 준비가 될 때, 사용자는 처음으로 전환하여야 합니다
전원에 공급하고, 노를 정화하기 위해 송풍기를 켭니다. 노에서 설정하세요
온도와 가스관의 솔레노이드 밸브를 엽니다. 버너는 발화합니다
천연가스가 난로에 들어갈 때.
