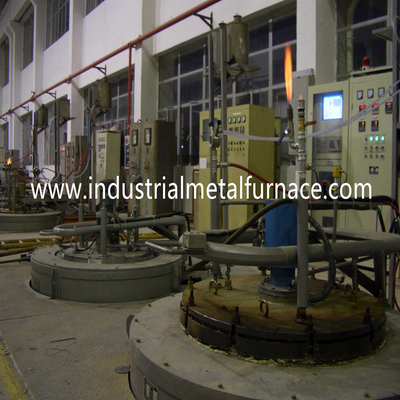

열처리 용광로를 탄소 처리하는 핏트형
노를 탄소 처리하는 전기 저항 열처리 핏트형
1. 애플리케이션
가스 침탄로는 주기적 열처리 노를 구하는 신형 에너지입니다.
그것은 철강 머신 부분, 자동차 부품의 가스 침탄 열처리를 위해 사용됩니다.
그것의 최대는 작동 온도는 1050C이고 난로가 녹슬지 않은 1를 갖추고 있습니다
강철 머플 탱크. 부분은 처음으로 바구니에서 로딩되고, 그리고 나서 머플 탱크에 투입했습니다.
환경은 유량계와 적하 파이프를 통하여 유형에 물방울입니다.
선풍기는 노 안에서 공기 순환을 강행하기 위해 노 덮개에 탑재됩니다.
핏트형 열처리 용광로는 소중 규모의 부분과 긴 샤프트의 모든 종류에 적합합니다
카르보니트라이딩과 950C 어떤 산화 가열보다 적, 고온 열 처리를 탄소 처리하기
그리고 다른 열처리 프로세스.그것은 강한 봉합, 고온이라는 유리한 입장에 있습니다
균일성, 좋은 에너지 절약과 용이한 작동.
2. 기술적인 매개 변수 :
| 아니오. | 항목 | 기술적인 매개 변수 | |
| 1 | 정격 전력 | 90KW±10%(adjustable) | |
| 2 | 전원 공급기 | 380V, 3P, 50Hz | |
| 3 | 평가된 온도 | 1050C | |
| 4 | 온도 조절 지대 | 1 구역 | |
| 5 | 워킹 사이즈 | 지름 | 850 밀리미터 |
| 깊이 | 1300 밀리미터 | ||
| 6 | 온도 균일성 | ±5C | |
| 7 | 온도 제어 정확도 | ±1C | |
| 8 | 노 덮개 권양 공법 | 전기 상승 | |
| 9 | 내화성 복공 | 모든 섬유 구조 | |
| 10 | 가열 방법 | 가열되는 4 옆 | |
| 11 | 온도 조절 방법 | 피드 제어, SHIMAX 온도 조절기 ; 파페를레스 리코더 | |
| 12 | 침탄 처리 제어 수법 | 자동 탄소 전위 조절기 | |
| 13 | 순환 팬 | 2.2KW 물 냉각 모터, φ400mm은 철강 베인 (풍량을 던졌습니다 : 4800m3 / Ｈ ; 기압 : 1500Pa ; 회전수 : 1400r / 분) | |
3. 구조 도입
노를 탄소 처리하는 이 핏트형은 노몸체, 노 라이닝, 노 덮개 상승으로 구성됩니다
메커니즘, 팬, 가열 소자, 머플 탱크, 전기적인 제어 시스템과 탄소 포텐샬 조종
시스템.
노몸체 : 침탄로 외피의 프레임은 4-12mm으로부터 제조됩니다
강철판과 12# 단면별 강.
전체 철골 구조물은 좋은 출현을 가지고 있습니다. 노의 외부 장벽은 페인트 칠해지
프라이머 중 2 층과 피복도료 중 2 층으로. 노의 핵심 부분은 페인트 칠해지
내열 페인트로.
늘어서는 것 :핏트로는 모든 섬유 구조물입니다. 그것은 낮은 열 전도도라는 유리한 입장에 있습니다,
강한 내충격용 능력과 부식방지. 파이버 블록은 둥근 스테인레스 강에 의해 고쳐집니다
부분. 이 내화성 복공 구조는 낮은 열 전도도, 강한 내충격용이라는 유리한 입장에 있습니다
능력과 부식방지. 규산염 알루미늄 섬유는 1200C의 최고 온도에 저항합니다.
내화성 섬유는 산둥으로부터 공급됩니다. 전체 라이닝 두께는 350 밀리미터입니다. 노
마무리는 내화성 층과 50 밀리미터 열차단 층으로서 규산염 알루미늄 파이버 블록을 300 밀리미터를 채택합니다.
노 덮개 : 커버는 #30mm A3 강철판으로부터 만들어집니다. 더의 열 보존성 박스
커버는 크머엔엔 열 저항성 캐스팅으로부터 만들어지고, 알루미늄 섬유로 채워집니다. 열기
처리 노 덮개와 머플 탱크는 이중 밀폐되고 또한 수냉식입니다. 노
표지는 워터-쿨링 봉합 팬과 3 홀 드리퍼와 배기관을 갖추고 있습니다. 물방울 안에
침탄 처리 화학 제품의 양은 드리퍼에 의해 제어됩니다. 침탄 처리 화학 제품은 있습니다
고온 하에 침탄 분위기가 되기 위해 증발했습니다. 내부 압력
압력 조정기에 의해 규제됩니다. 노 덮개는 또한 샘플링 튜브로 보존됩니다,
탄소 전위 조절기와 이산화탄소 분석기의 용이한 설치를 위한 가스 유입 홀과 가스 유출 공.
가열 소자 : 0Cr21AL6Nb 맴돌이형 저항 벨트는 난로 벽 내에 설치되었습니다.
저항 벨트는 생산에서 어떤 손상도 보증하지 않기 위해 스페셜 몰드에 의해 만들어집니다. 더
저항 벨트는 자기 네일까지 벽에 고정됩니다. 자기 네일과 가스킷은 있습니다
고온 소결 공정 하에 강옥 물질로 만들었습니다. 노는 1를 가지고 있습니다
온도 조절 지대.
펼쳐지세요 :노 덮개에 설치됩니다. 추진하는 것은 310S 부식방지 열기로부터 만들어집니다
저항하는 스테인레스 강 베인. 팬과 샤프트는 조합형이고, 수냉식입니다.
머플 탱크 : 10 밀리미터 두꺼운 SUS310S (0Cr25Ni20)는 저항하는 강철판을 가열시킵니다. 머플은 탱크처럼 움직입니다
그리고 노 덮개는 석면 기반에 의해 밀봉됩니다. 밀봉 링은 그것의 서비스 수명을 보장하도록 수냉식입니다.
노 덮개 리프팅 메커니즘 : 노 덮개의 상하향 운동은 통과하여 있습니다
전기적 스크류 메카니즘. 업 다운 샤프트에 손상을 막기 위한 2 리밋 스위치가 있습니다.
전기적인 제어 시스템
온도 제어 : 전기 저항로의 고온은 제어됩니다
PID 규정과 일본 지적 온도 조절기. 그것은 이상적 PID를 산정할 수 있습니다
매개변수화하고, 일급 수배자 템페아처 균일성과 안정성을 달성합니다.
4. 공급 범위
| 부정 | 이름 | 양 | 기록 |
| 1 | 노몸체 | 1개 세트 | |
| 2 | 가열 소자 | 1개 세트 | |
| 3 | 노 덮개 리프팅 메커니즘 | 1개 세트 | |
| 4 | 순환 팬 | 1개 세트 | |
| 5 | 온도제어시스템 | 1개 세트 | |

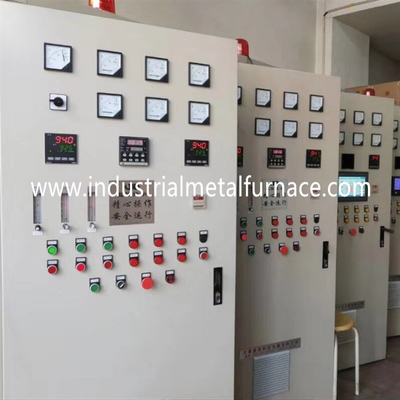

| 6 | 제어 캐비넷 | 1개 세트 | |
| 7 | SHIMAX 온도 조절기 | 1개 세트 | |
| 8 | SCR | 3개 부분 | |
| 9 | 머플 탱크 | 1개 세트 | 팬을 냉각시키는 1 세트 워터를 포함하기 |
| 10 | 보상 도선 | 30 미터 | |
| 11 | 서멀 커플 | 2개 부분 | 크 형 |
| 12 | 다른 성분 | 1개 세트 | 콘택터, 기중 차단기, 암프미터, 전압계, 열전 계전기, 스위치, 기타 등등 |
| 13 | 탄소 제어 시스템 | 1개 세트 | |
| 14 | 전기회로도 | 1개 세트 | |
| 15 | 작동 조작 매뉴얼 | 1개 세트 |
5. 탄소 포텐털 제어 시스템
5.1 주요 성능 지수
5.1.1 퍼니스 온도 균일성 : ≤±5C (효과적 작업 영역)
5.1.2 온도 안정성 : ≤±1C (계기제어 정확도)
5.1.3 온도 조절 방법 : PID 전력 조절 ;
5.1.4 탄소전위 균일성 : ≤±0.05%CP ;
5.1.5 탄소 포텐샬 안정성 : ≤±0.02%CP ;
5.1.6 카바이드 균일성 등급 : ≤±1 등급 ;
5.1.7 유효 경화 심도 허용한도 : 경우 depth≤1mm을 위한 ≤±0.1mm ; ±5%
케이스 깊이를 위해 : ≥1mm ; (똑같은 목욕 재료) ;
5.1.8 탄소전위 제어 수법 : 프로판과 PID 규정을 위한 산소 조사 ;
5.2 기능
5.2.1 온도 제어 : 온도제어시스템은 일본을 기반으로 합니다
온도 조절기. 온도 시스템은 높은 온도 제어를 가집니다
정확도와 고안정성. 그것의 온도는 제어 정밀도는 ±1C입니다.

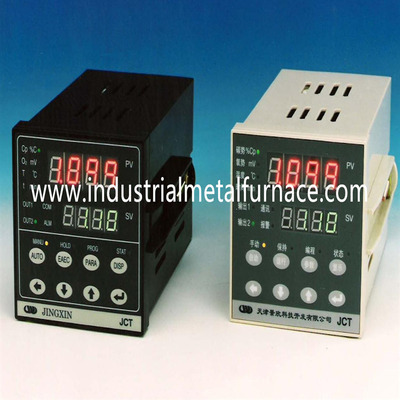

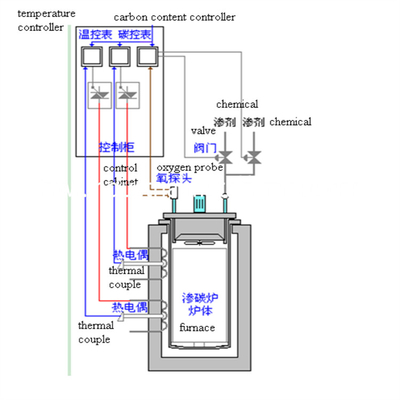

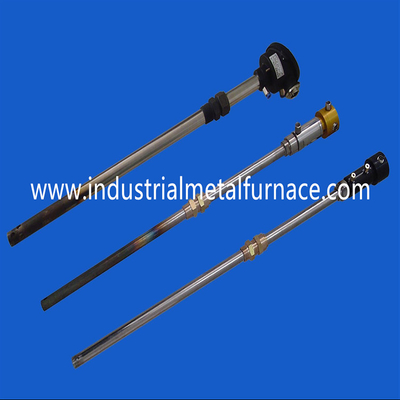

5.2.2 대기 탄소 포텐셜크 제어 : 탄소전위 제어 시스템
반대 열 충격 산소 조사, JCT1 탄소 전위 조절기를 채택하고, 중요했습니다
솔레노이드는 탄소전위를 제어하기 위해 밸브로 조절됩니다.
JCT1 탄소 전위 조절기는 10이지 필드 경험 보다 더 가지고 있습니다.
전위 조절기는 다양하 적용에 어울립니다. 그것은 높은 것 가지고 있습니다
제어 정밀도와 그것의 반대 간섭 능력은 국제적 수준을 이르렀습니다.
전위 조절기는 100 과정을 구할 수 있습니다. 산소 조사는 또한 설정됩니다
연소 장치가 탄소로 침적됩니다.
