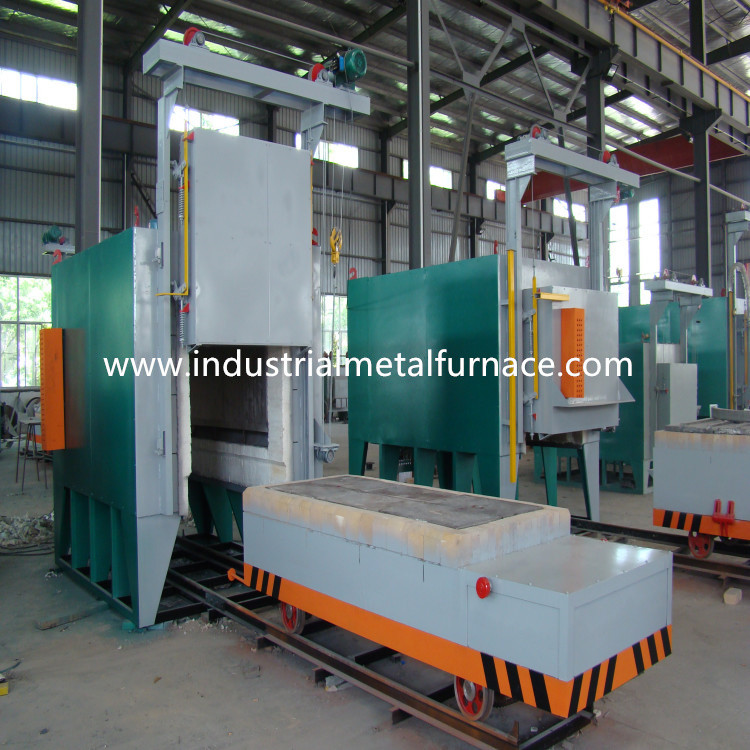

650 도 열처리 용광로, 보기 화덕 용광로
1. 애플리케이션
전기적 보기 난로 열처리 용광로는 주로 열기를 위해 사용됩니다
금속 부품류의 치료. 우리는 주문 제작 설계 보기 화덕 용광로를 만듭니다
각각 고객을 위해. 노의 애플리케이션은 딱딱해질 것을 포함합니다,
, 부드러워지면서, 끄, 응력 릴리빙을 정상화하, 기타 등등을 단련하기. 더
보기 난로 열처리 용광로의 전기적인 제어 시스템은 있습니다
요청된 것으로 PLC와 터치 스크린을 갖춥니다.
2. 보기 화덕 용광로의 공급 범위
| 아니오. | 항목 | Q'ty | 기록 |
| 1 | 노몸체 | 1개 세트 | |
| 2 | 보기 | 1개 세트 | |
| 3 | 전동 구동 시스템 | 2개 세트 | 보기를 위한 1개 세트와 문을 위한 1개 세트 |
| 4 | 가열 소자 | 1개의 가열로 세트 | 벨트 소재 |
| 5 | 온도제어시스템 | 1개의 가열로 세트 | |
| 6 | 제어 캐비넷 | 1대 pc | |
| 7 | 온도 조절기 | 1대 pc | |
| 8 | SCR | 3 PC | KS-800A |
| 9 | 콤펜세이션형 보상 도선 | 30 미터 | |
| 10 | 서멀 커플 | 1대 pc | 0-1000 |
| 11 | 전기 부품 | 1개 세트 | SCR와 기중 차단기, 네티즌, 전압계, 열중계와 스위치 |
3. 주요 기술적인 매개 변수
| 아니오. | 항목 | 기술적인 매개 변수 |
| 1 | 정격 전력 | 조정할 수 있는 150KW+5% (1-100%) |
| 2 | 전원 공급기 | 380V, 3P, 50Hz |
| 3 | 퍼니스 타입 | 전기적 보기 난로 열처리 용광로 |
| 4 | 정격 온도 | 650C |
| 5 | 관제권 | 1 구역 |
| 6 | 효과적 워킹 사이즈 | 2400×1700×1300mm(L×W×H) |
| 7 | 가열 소자 연결 | Ｙ |
| 8 | 온도 균일성 | ±10C |
| 9 | 온도측정 정확도 | ±1C |
| 10 | 빈 로 소비 전력 | ≤18% |
| 11 | 온도 조절 방법 | PID 규제 기관인 SCR ; 통신과 시마덴 온도 조절기와 세트와 10 인치 터치 스크린과 저장 처리 곡선과 역사적 데이터 저장과 대상들이 다운로드합니다. |
| 12 | 노 표면 온도 상승 | <35C |
| 13 | 가열 소자 | 0Cr25AL5 (벨트 소재) |
| 14 | 보기 난로 판형 재질 | 크머엔엔 내저항강, 30 밀리미터 두께 |
| 15 | 로딩 방식 | 제품은 보기에 부하를 걸었고, 그리고 나서 노로의 이동을 보기 |
| 16 | 노 라이닝 | 표준 내화성 섬유 |
| 17 | 가마문 개봉 방법 | 봄까지 밀봉되는 1Ton 전기 호이스트 업 다운 |
| 18 | 이동 방법을 보기 | 3KW 사이클로이드 핀 기어 속도 저감기에 의해 |
| 19 | 증기 배기 포트 | φ219mm 배기관은 1개 노몸체의 후면 벽에 설치되고 개구부 크기가 조정할 수 있습니다 |
4.구조적 도입
RT3-150-6 보기 난로 열처리 용광로는 주로의 포함됩니다
퍼니스 쉘, 마무리, 가마문과 문 압축 시스템, 보기와
가열되면서, 노몸체와 보기 사이에 밀봉하면서, 견인 메커니즘을 보기
요소와 정착물, 온도제어시스템.
