노 DC 전력 종류를 질화처리하는 WONDERY 진공 펄스 플라즈마 이온
1.애플리케이션

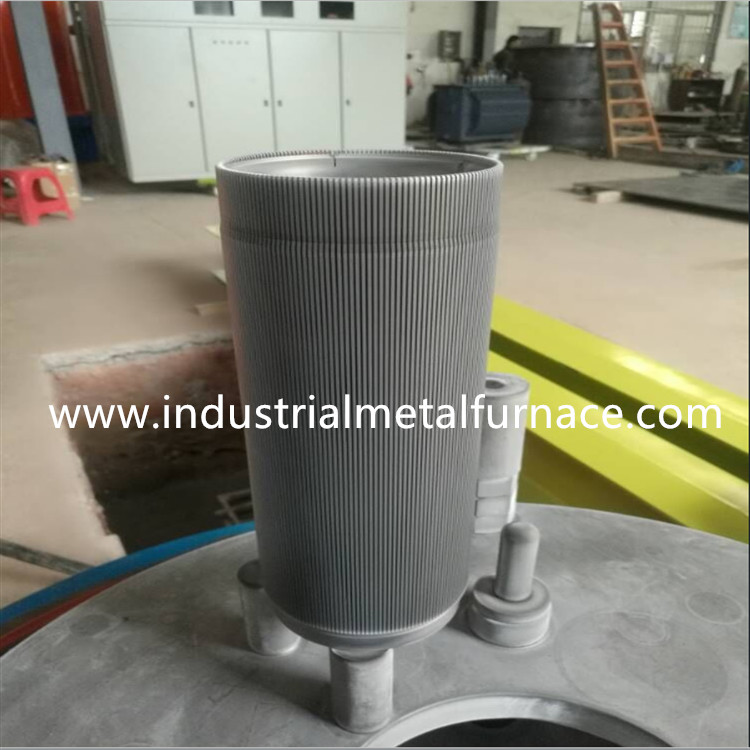

산업적 이온 질화로는 기기 부품의 표면을 변경하기 위해 기기 부품의 플라스마 화학적 열처리 프로세스를 주로 이온 질 화법, 이온 나이트로탄소 처리 (유연 질산화법)을 위해 사용되고 필요한 기계적이고 물리적이고 화학적 특성을 획득합니다.
산업적 열처리 용광로의 전체 세트는 이온 전원 공급기, 진공로 몸, 진공 동기획득 시스템, 온도측정과 제어 시스템, 가스 공급 시스템, 등으로 구성됩니다.
2.이온 질화로의 기술적인 매개 변수
2.1 DC 이온 전원 공급기의 주요 인자
DC 출력 전압 : 조정할 수 있는 0-1000v
DC 전력 공급 장치의 큰 출력 전류 :
| 모델 | WDL30A | WDL50A | WDL75A | WDL100A | WDL150A | WDL300A |
| 경향 | 30A | 50A | 75A | 100A | 150A | 300A |
전호 끄기 방식 : LC 진동 전호 끄기와 차단 장치 전호 끄기
3.각각 유닛으로의 도입
3.1 이온 전원 공급기
이온 전원 공급기는 이온 질화로의 핵심 부분입니다. 이온 전원 공급기가 직접적으로 안정적이고 믿을 만한지 전체 열처리 장비의 정상 조업과 과정의 품질에 영향을 미칩니다.
이온 전원 공급기는 DC 이온 전원 공급기와 펄스 이온 전원 공급기로 분할되며, 그것을 사용자들이 그들의 필요에 따라 선택할 수 있습니다.
DC 이온 전원 공급기
DC 이온 전원 공급기는 주로 정류기 변압기, 실리콘 제어 정류기 회로, L-C 진동 전호 끄기 회로, 차단 장치 피드백 회로와 circuit.d 통제를 포함합니다
DC 이온 전원 공급기는 음극과 음극 단락 회로, 과전류와 과전압, 위상 실패, 오조작과 기타의 방지 기능을 가지고 있습니다.
3.2 진공로 신체
플라스마 질화반응 노몸체는 국가적 2차 압력 용기 제조면허에 의해 제조됩니다.
진공 노몸체는 보조 히팅으로 보통 노몸체와 노몸체로 분할되며, 그것이 그들의 요구에 따라 사용자들에 의해 선택될 수 있습니다.
3.3 보통로 신체
장비의 진공 노몸체는 우물형 (매달리는 부분), 벨 타입 (적층화 부분)과 사용자들이 선택하고 구입하기 위한 포괄적 종류로 분할됩니다.
진공 노몸체는 노 배럴과 노 샤시로 구성됩니다.
고로 배럴은 강철판으로 용접되고, 중앙에 물 냉각으로, 이중층 구조를 가집니다. 모든 밀봉면 (홈)은 진공 충돌 밀봉 링으로 밀봉됩니다. 고로는 스테인레스 강 열 차폐물과 음극 극판을 갖추고 있습니다. 관측 창은 노 배럴에 열립니다. 공기 흡입구는 노몸체의 꼭대기에 설치됩니다.
플라즈마 이온 질화로 샤시는 캐소드 전력 전송 인터페이스, 온도 측정 인터페이스, 압력 측정 인터페이스, 공기 추출 인터페이스, 등을 갖추고 있습니다.
음극 송신 장치는 음극 막대, 밀봉, 칼럼과 공기 간극 소매를 지닌 절연성 패드로 구성됩니다. 음극 리드는 캐소드 전력 송신 장치를 통하여 음극 극판으로 연결됩니다.
다음과 같은 형태는 장비의 음극 전력 송신 장치의 계통도입니다.
진공 노몸체는 과정에 의해 요구된 진공도를 보증하기 위해 잘 밀봉됩니다.
프로세싱부 크기와 생산력을 위한 요구에 따르면, 진공 노몸체는 충분한 작업량을 가지고 있어야 합니다.
3.4 보조 히팅과 노몸체
노에서 가열 효과와 온도 균일성을 향상시키기 위해, 보조 히팅과 노몸체는 선택될 수 있습니다.
보조 가열 성분은 전기 가열 합금선 (스트립을) 구성했습니다, 세라믹 절연체와 고정된 프레임이 보조 히팅 노몸체를 형성하기 위해 보통로에 설치됩니다.
보조 히팅은 상응하는 저전압과고 전류 보조 가열 동력 공급을 갖추고 있을 것입니다.
3.5 진공 동기획득 시스템
진공 동기획득 시스템은 로터리 베인 기계식 진공펌프, 진공 솔레노이드 밸브와 진공 나비형 밸브로 구성되며, 그것이 수신 파이프를 통하여 진공 노몸체로 연결됩니다.계측기가 익숙한 저진공은 진공 노몸체의 진공도를 측정합니다.
3.6 온도 계측 및 제어 시스템
온도 계측 및 제어 시스템은 열전대로 구성됩니다, 온도 조절 회로와 온도 제어가 기계를 설치합니다. 온도 밀리볼트 신호는 열전대에 의해 획득되고 작업기 온도가 정확하게 온도 조절 기구와 관련된 회로의 PID 조정을 통하여 제어됩니다.
3.7 가스 공급 시스템
진공 열처리 화로의 가스 공급 시스템은 암모니아 실린더, 암모니아 압력 저감기, 로터미터 (또는 질량 유량계)과 가스 수송관로로 구성됩니다.
플라스마 질화반응 퍼니스 장비는 침탄 처리 가스 흐름 규제를 위해 다른 것 2 유량계, 암모니아 플로우 조절을 위한 1를 갖추고 있습니다. 2 가스는 유량계를 통과한 후 노로 혼합되고 침질탄화 과정 (유연 질산화법)이 유량 비를 조정함으로써 실현될 수 있습니다.
