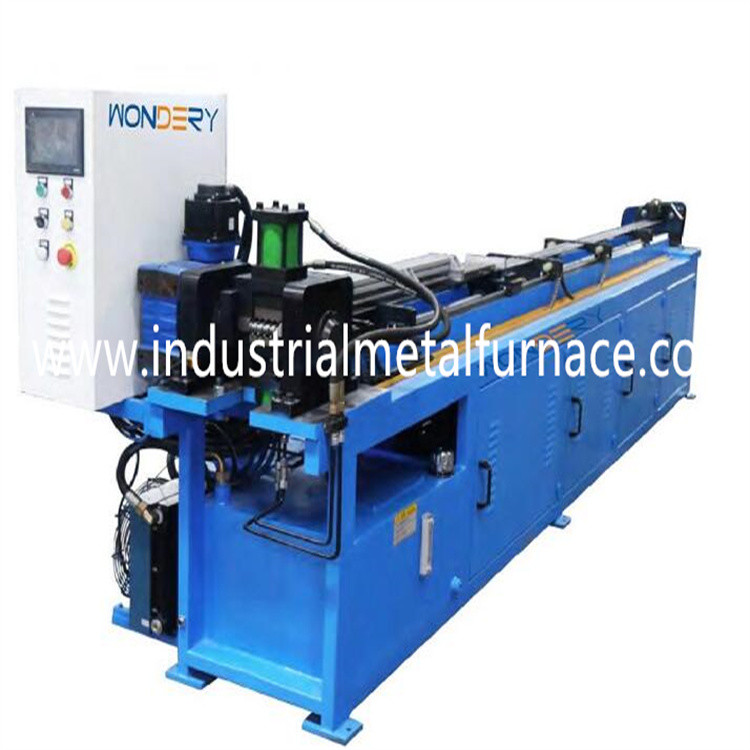

고급 품질 반자동 머리 핀 튜브 벤딩 장치
1.애플리케이션
머리 핀 밴더 기계는 HVAC의 필요 설비 중 하나입니다
생산 라인. 우리는 고속도와 같은 전체 범위 HVAC 장비를 있습니다
핀 언론, 진보적 핀 다이, 서보 기구에 의한 유형 튜브 확관기, 세미
자동이고 완전 자동 머리 핀 밴더, 기타 등등. 이 세미 오토매틱
머리 핀 자동판매기는 서보 기구에 의한 매뉴얼 공급의 기능을 가지고 있습니다
위치설정과 서보 기구에 의한 굽힘과 서보 기구에 의한 언로딩. 머리 핀 길이
범위 200-3000mm. 7mm-16mm으로부터의 튜브 직경 범위.
생산 효율은 주기마다 2-5pcs일 수 있습니다.
2.기술적인 매개 변수 :
| 배관 직경 | 검안의 9.52/12.7 밀리미터 |
| 머리 핀 길이 | 200-3000mm |
| 일 효율 | 9.52 *2 + 12.7 * 2 튜브 / 사이클 |
| 정규 전압 | 380V, 3P,50Hz |
2.1 구조 캐릭터들 :
2.1.1 안에 디자인, 서보 모터 구동, 매뉴얼 공급, 작동을 압축하세요
오우를 위한 수동 자동 방식
ption
2.1.2 자동 작동 모드의 과정은 매뉴얼의 피딩되는 물질입니다
clamping→ 오일 용사 → 굽힘 → 맨드릴 뒤쪽 →를 도구화하는 →mould
클램프 해방 → 언로딩 → 언로딩 집 → 굽힘 세공 집
2.2 헤어핀 레그는 길이에서 0.5 이하 밀리미터를 구별합니다
2.3 어떤 명백한 충돌하는, 비정상이 충돌, 또한 다르지 않은 주름
부족. 타원형 8% 이하
2.4 벤드 부분에 대한 원형 허용한도 <>
2.5 2 직하지 ≤3%에 대한 평행한 허용한도 ;
2.6 달리고 매끄럽게 작동합니다.
3.기계의 성능 파라미터 :
3.1. 일 효율 : 사이클 당 12 초가 1 미터를 예로 간주합니다.
공기 공기소비량 3.5 시에프엠
3.2. 냉각된 공기
4.윤활계통
석유를 허락하는 유혈과 신축식 로드와 솔레노이드 밸브에 의한 제어
모든 설정 초를 분사하세요 (인젝션 시간이 조정될 수 있습니다)
5.장비 성분
| 아니오. | 항목 | 브랜드 |
| 1 | PLC | 미츠비시 브랜드 |
| 2 | 서보 모터 | 미츠비시 브랜드 |
| 3 | 서보 드라이버 | 미츠비시 브랜드 |
| 4 | HMI | 미츠비시 브랜드 |
| 5 | 유압 밸브 | 유켄 브랜드 |
| 6 | 공압 계통 | 아이르타크 |
| 7 | 볼 스크류 | 하나님 아버지 브랜드 |
| 8 | 전기 부품 | 쉐나이더 |
| 기록 :상기 구성은 성분 가용성으로 인해 고객을 주목하지 않고 동등한 레벨의 브랜드로 변경될 수 있습니다. | ||
6.예비품
| 아니오. | 항목 | 발언 |
| 1 | 굽힘 가공용 맨드릴 | 각각 사이즈 4 Pcs |
| 2 | 맨드릴 연결봉 | 각각 사이즈 4 Pcs |
| 3 | 단지 스트리퍼 배관 (전혀 집회) | 각각 사이즈 2 Pcs |
| 4 | 센서 리밋스위치 | 2 PC |
| 5 | 벤딩 오일 호스 | 2 PC |
