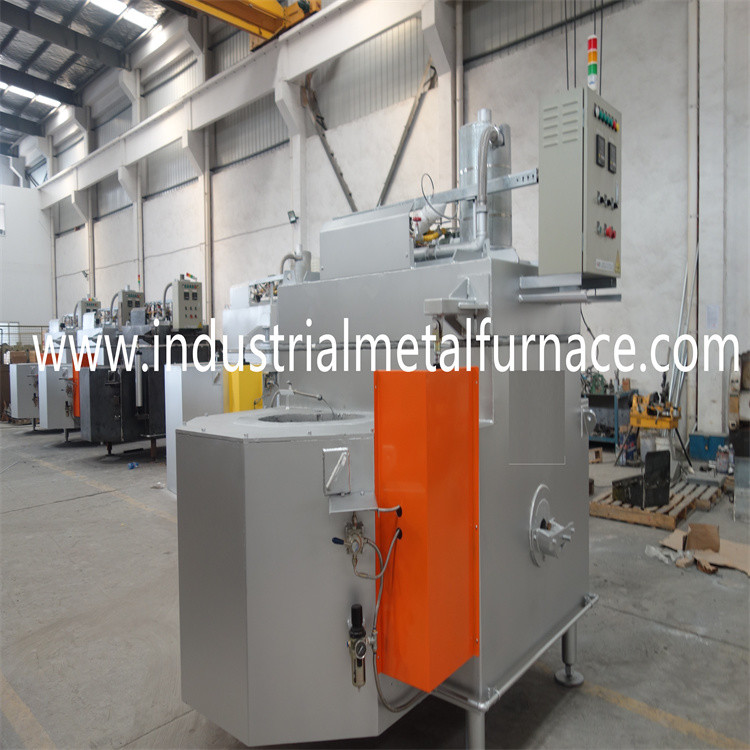

가스를 연료로 하는 중력 주조 방식을 위한 노를 잡는 알루미늄 합금
1. 개략적 소개
노를 잡는 가스를 연료로 하는 풀 유형은 알루미늄 합금 액체입니다
증기와 저장의 열기를 재활용할 수 있었던 노를 잡기
에너지 소비 매우.
고로는 큰 화염 복사 크기와 고급 품질 버너를 채택합니다
그리고 높은 열 효율. 알루미늄 액체 온도는 A에 유지됩니다
±5C의 정확도. 노 내 산소 농도는 5% 이하입니다
이펙트아이브는 옥사이드의 세대를 방지합니다.
다이 캐스트를 위한 유지로는 특별한 열차단으로 설계됩니다
효과적으로 표면 열 손실을 줄일 수 있는 구조가 감소합니다
환경 온도는 상승하고, 열 효율을 향상시킵니다.
풀 유형 알루미늄 노벽은 고알루미나 내화물로 찌푸려집니다
3년 이상의 서비스 수명을 가지는 벽돌.
2. 기술적인 매개 변수
| 녹는 기업 연합 능력 |
8000Kg (액상 농도 : 2.4g / cm3)
|
| 연료 유형 | 천연가스 히트 값 : 8600Kcal/m3 ; |
| 가스 공급압 | 5Kpa ; |
| 평가된 작동 온도 | 850C (환경) |
| 온도 제어 정확도 | ±3C |
| 에너지 소비 |
8m3/h (끊임없이 일하면서, 가스 플로미터를 갖춥니다) ;
|
| 전원 공급기 | 415V, 60HZ, 3P 5 와이어 |
3. 노 구조
3.1 퍼니스 쉘
퍼니스 쉘은 강철판으로 만들어지고 단면별이 단단하게 합니다. 문 가장자리는 만들어집니다
주철 재질의.
3.2 노 라이닝
녹는 기업 연합은 높은 것의 특징을 가지고 있는 고알루미나질내화벽돌로 만들어집니다
힘과 무료 알루미늄 접착성과 장수. (압축 강도 : 140Mpa
온도가 110C 위에 있을 때 ; 선형 비율 : 단지 0.1%). 열차단
사용된 층은 등급 1의 규산염 알루미늄 섬유가 탄다는 것 입니다.
3.3 연소 시스템 :
연소 시스템은 운영에 쉽고, 긴 서비스 라이프를 가집니다. 노
자동온도제어와 자동 점화와 불꽃의 기능을 가지고 있습니다
탐지. 노가 세트 온도에 도달할 때, 버너는 일하는 것을 멈춥니다.
퍼니스 온도가 세트 하부 온도 제한, 더 보다 낮을 때
버너는 버너 포트에 들어가고, 자동적으로 일합니다. 버너는 발화합니다
자동적으로 플레임 탐지 장치로. 노가 일할 준비가 될 때,
사용자는 난로를 정화하기 위해 처음으로 에어블로어를 켜야 합니다. 버너는 발화합니다
자동적으로 정화된 후 끝났고, 작은 불꽃과 함께 일합니다. 불꽃
검출 봉은 불꽃을 발견하고 버너가 큰 불꽃과 함께 일할 것입니다. 더
플레임 검출 로드는 항상 버너의 불타고 있는 상태를 모니터링합니다.
노 연소 시스템은 또한 안전 검사로 설정됩니다. 있다면
불완전한 연소 또는 돌연정지, 제어 시스템 삭감과 같은 상황
연료 공급을 막기 위한 메인 버너와 점화 버너에서 떨어져. 더가 또한 있습니다
가스관과 공기이송관 사이의 인터록 장치. 생기면
비정상이 불타고 있는 상황, 연료 공급에서 떨어져 있는 인터록 장치 삭감. 더
액체 알루미늄 기온은 PID 규정을 통하여 제어됩니다. 팬
인버터는 가스 흐름을 조절하기 위해 자동적으로 팬 회전 속도를 조정합니다.
노는 공기 온도 상부 한계 값에서 설정했습니다.
3.4 방전용 홀
알루미늄 액체는 수동 작동의 도움으로 방출됩니다.
유동적 방전 과정 동안, 어떤 유출 문제도 있어서는 안됩니다.
3.5 온도 제어
노는 자동 불꽃 스위치와 같은 함수 조절로 설정됩니다,
과온 알람, 돌연정지 보호, 기타 등등.
알루미늄 액체 온도 제어
난로 온도 제어
안전장치와 자동 제어 시스템
노가 일하기 시작할 때, 사용자는 처음으로 전원 공급기를 켜야 합니다
그리고 노를 정화하기 위해 송풍기를 켜세요. 퍼니스 온도에서 설정합니다고
가스관의 솔레노이드 밸브를 여세요. 버너는 발화합니달 때 적격자
가스는 난로에 들어갑니다.
